Фундамент Ф5-А5м по серии 3.407-115, вып.3

Описание

    Завод ЖБИ Тюбинг выпускает сборные железобетонные фундаменты Ф5-А5м под унифицированные металлические анкерно-угловые опоры ВЛ 500 кВ по серии 3.407-115 выпуск 3.
    Фундаменты имеют наклонную стойку, соосную с поясом опор, и наголовник, конструкция которого предусматривает горизонтальное опирание плиты башмака опоры.

    Для изготовления фундаменты Ф5-А5м применяется тяжелый бетон класса В30.
Морозостойкость бетона устанавливается проектом.
    Отпускная прочность бетона в летнее время — 70%, в зимнее — 100%.

    Возможно изготовление фундаментов Ф5-А5м с использованием бетона с особыми требованиями.

    По требованию заказчика возможно нанесение холодной битумной мастики на все грани элементов фундамента.

    Возможно изготовление фундаментов с использованием тяжелого бетона в солях и с использованием сульфатостойкого портландцемента.

    При армировании фундаментов сетки, каркасы и отдельные стержни перед установкой в опалубку объединяются в пространственный каркас с помощью контактной сварки, выполняемой клещами.
    Для армирования фундаментов используется стержневая горячекатаная арматурная сталь периодического профиля класса A-III по ГОСТ 5781-61 и горячекатаная арматурная сталь класса A-I по ГОСТ 5781-61 и ГОСТ 380-71.

Ф5-А5м — фундамент 5-ого типоразмера с модернизированным оголовником под анкерно-угловую опору 500 кВ.

    Варианты маркировки:
1.    Ф5-А5м
2.    Ф5-А-5м
3.    Ф5 А5м
4.    Ф5.А5м
5.    Ф5/А5м
6.    Ф 5-А5м
7.    Ф 5-А-5м
8.    Ф 5 А5 м
9.    Ф 5.А5м
10.  Ф 5/А5м
11.  Ф-5-А5м
12.  Ф-5.А5м
13.  Ф-5/А-5м
14.  Ф.5-А5м
15.  Ф.5.А.5.м
16.  Ф/5-А/5м
17.  Ф/5/А/5/м
18.  Ф 5 А 5 м
19.  Ф-5-А-5-м

    Цена на железобетонный фундамент Ф5-А5м указана с учетом НДС, без учета доставки.
    Представленные на сайте цены на ЖБИ не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

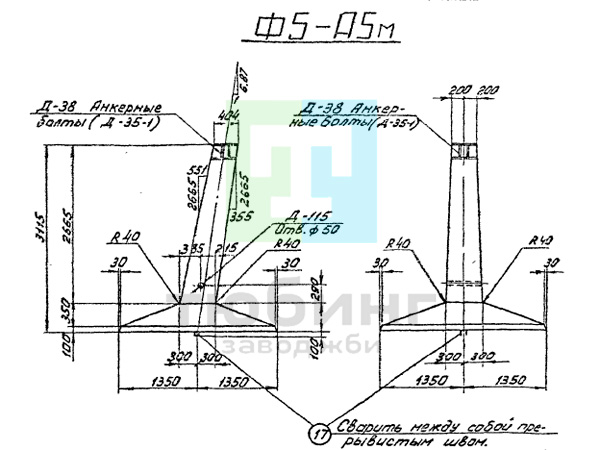

Эскиз фундамента Ф5-А5м
