Фундамент Ф1-А по серии 3.407-115, вып.2

Описание

    Завод ЖБИ Тюбинг выпускает сборные железобетонные фундаменты Ф1-А под унифицированные металлические анкерно-угловые опоры ВЛ 35-330 кВ по серии 3.407-115 выпуск 2.

    Для изготовления Ф1-А применяется тяжелый бетон класса В30.
Марки бетона по морозостойкости (не ниже F150) и по водонепроницаемости (не менее W4) назначаются по проекту.
    Отпускная прочность бетона в летнее время — 75%, в зимнее — 100%.

    Возможно изготовление фундаментов с использованием бетона с особыми требованиями.

    По требованию заказчика возможно нанесение холодной битумной мастики на все грани элементов фундамента.

    Возможно изготовление фундаментов с использованием тяжелого бетона в солях и с использованием сульфатостойкого портландцемента.

    Для армирования Ф1-А используется стержневая горячекатаная арматурная сталь периодического профиля класса A-III, горячекатаная арматурная сталь класса A-I по ГОСТ 5781-82.
    Для монтажных петель применяется стержневая горячекатаная арматурная сталь класса A-I по ГОСТ 5781-82 из углеродистой спокойной стали марки ВСт3сп5 по ГОСТ 380-71 с гарантией свариваемости.
    Арматурные сетки и каркасы выполняются с применением контактной сварки.
    При армировании фундаментов сетки, каркасы и отдельные стержни перед установкой в опалубку объединяются в пространственный каркас с помощью контактной сварки, выполняемой клещами.

Ф1-А — фундамент 1-го типоразмера с вертикальной стойкой под анкерно-угловую опору. Можно использовать под промежуточные и промежуточно-угловые опоры с башмаками, имеющими 4 отверстия.

    Варианты маркировки:
1.    Ф1-А
2.    Ф 1-А
3.    Ф1.А
4.    Ф 1.А
5.    Ф1А
6.    Ф 1 А

    Цена на железобетонный фундамент Ф1-А указана с учетом НДС, без учета доставки.
    Представленные на сайте цены на ЖБИ не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

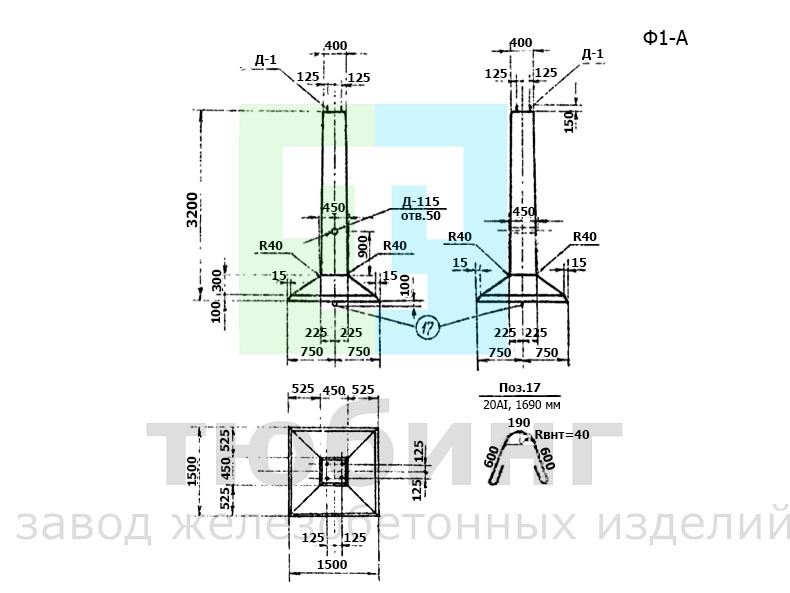

Эскиз фундамента Ф1-А
