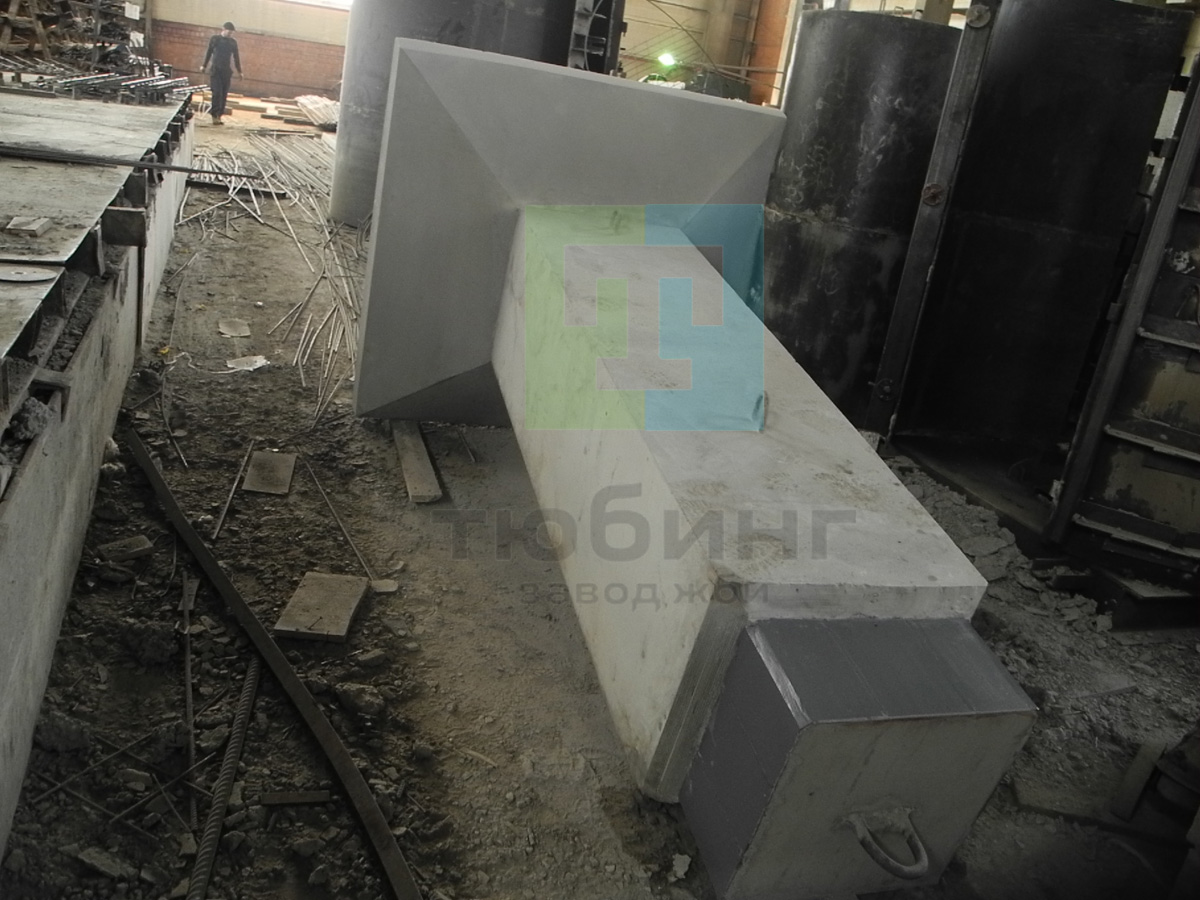

Фундамент ФК1-2 по серии 3.407-115, вып.2
Технические характеристики
Описание
Завод ЖБИ Тюбинг выпускает сборные железобетонные фундаменты ФК1-2 под унифицированные металлические промежуточные и промежуточно-угловые опоры ВЛ 35-330 кВ по серии 3.407-115 выпуск 2.
Для изготовления ФК1-2 применяется тяжелый бетон класса В30.
Марки бетона по морозостойкости (не ниже F150) и по водонепроницаемости (не менее W4) назначаются по проекту.
Отпускная прочность бетона в летнее время — 75%, в зимнее — 100%.
Возможно изготовление фундаментов с использованием бетона с особыми требованиями.
По требованию заказчика возможно нанесение холодной битумной мастики на все грани элементов фундамента.
Возможно изготовление фундаментов с использованием тяжелого бетона в солях и с использованием сульфатостойкого портландцемента.
ФК1-2 армируется сетками и отдельными стержнями.
При армировании используется стержневая горячекатаная арматурная сталь периодического профиля класса A-III, горячекатаная арматурная сталь класса A-I по ГОСТ 5781-82.
Для монтажных петель применяется стержневая горячекатаная арматурная сталь класса A-I по ГОСТ 5781-82 из углеродистой спокойной стали марки ВСт3сп5 по ГОСТ 380-71 с гарантией свариваемости.
Арматурные сетки и каркасы выполняются с применением контактной сварки.
При армировании фундаментов сетки, каркасы и отдельные стержни перед установкой в опалубку объединяются в пространственный каркас с помощью контактной сварки, выполняемой клещами.
ФК1-2 — укороченный фундамент 1-го типоразмера (определяется размером плиты основания в плане) под промежуточные и промежуточно-угловые опоры, закрепляемые с помощью 2-х болтов.
Варианты маркировки:
1. ФК1-2
2. ФК 1-2
3. ФК1.2
4. ФК 1.2
5. ФК 1 2
Цена на железобетонный фундамент ФК1-2 указана с учетом НДС, без учета доставки.
Представленные на сайте цены на ЖБИ не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

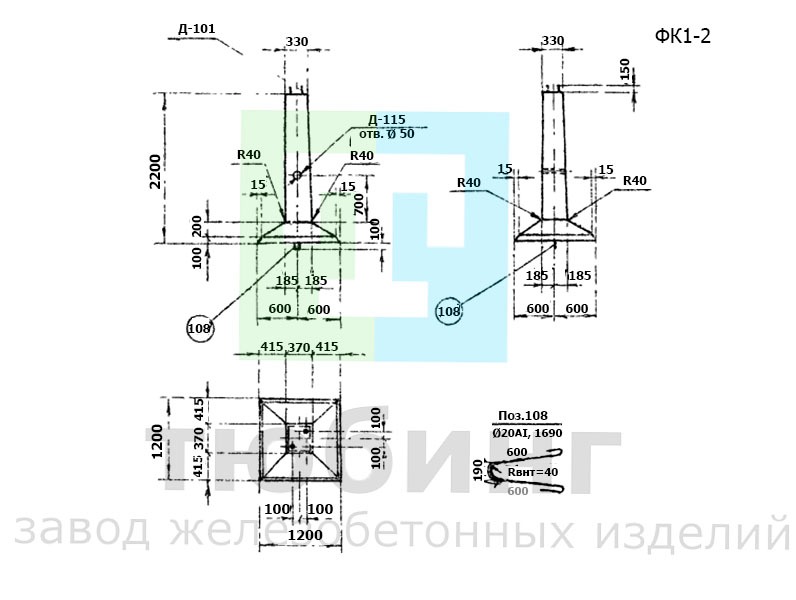

Эскиз фундамента ФК1-2
