Упор бетонный УН-28 по серии 3.001.1-3.

Описание

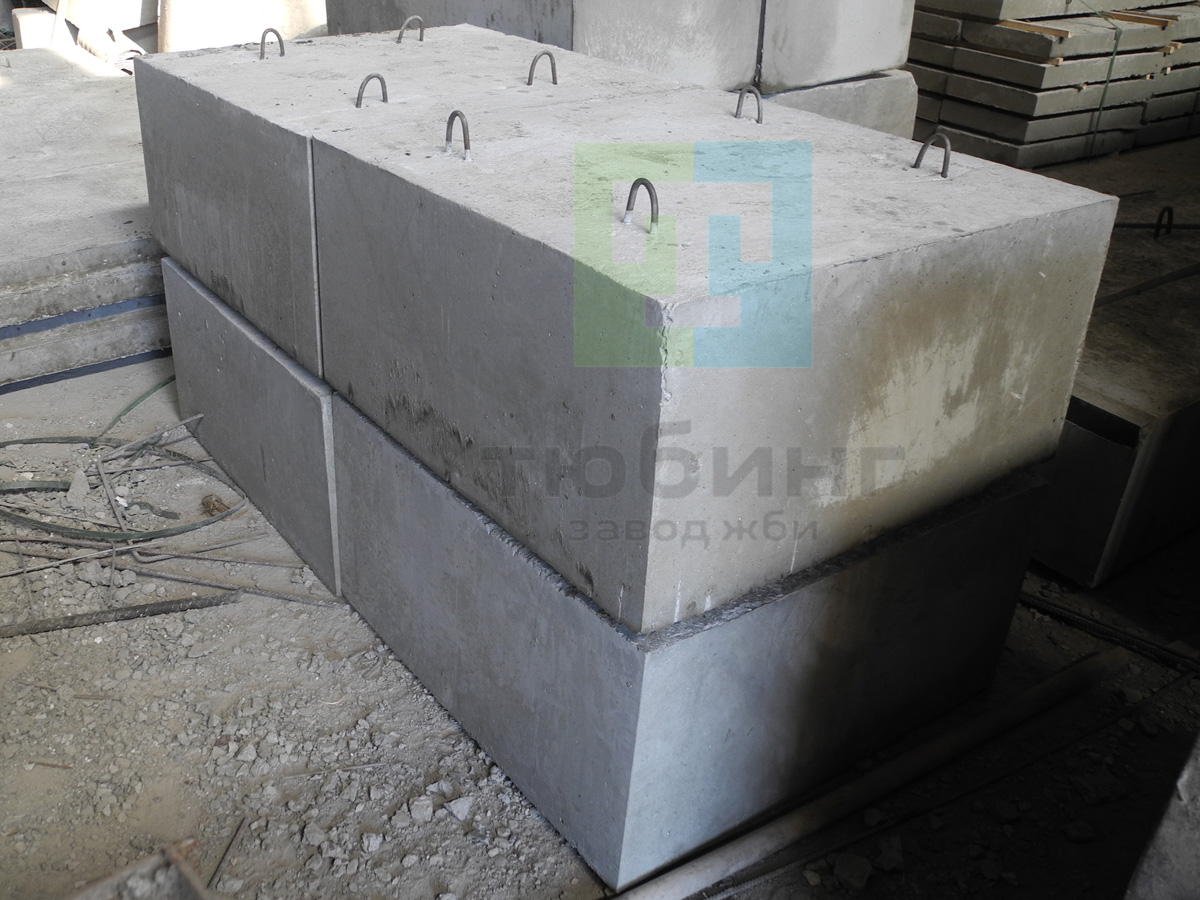

     Завод ЖБИ Тюбинг выпускает бетонные упоры УН-28 по серии 3.001.1-3, применяемые на наружных напорных трубопроводах водопровода и канализации из пластмассовых, чугунных, асбестоцементных и железобетонных труб. Упоры предназначены для восприятия усилий, возникающих под действием внутреннего давления в местах поворота напорных трубопроводов из труб с раструбными соединениями и с соединениями на муфтах.
     Упоры предназначены для применения в условиях сухих грунтов, т.е. когда расчетный уровень грунтовых вод находится не менее чем на 1м ниже подошвы упора, и для водонасыщенных грунтов. Если расчетный уровень грунтовых вод на упорах для поворота труб в вертикальной плоскости выпуклостью вверх выше половины высоты упора, то упор следует проверить на устойчивость, при необходимости размеры упоров следует увеличить.

     Упоры на поворотах трубопроводов в вертикальной плоскости выпуклостью вниз (УН) рассчитаны для углов поворота 30⁰,45⁰ и 90⁰.

     При изготовлении упоров применяется бетон класса по прочности на сжатие В25.
Отпускная прочность в летнее время — 70%, в зимнее время — 100%.
     Возможно изготовление упоров любой длины и сечения, как по чертежам заказчика, так и по чертежам завода ЖБИ Тюбинг.

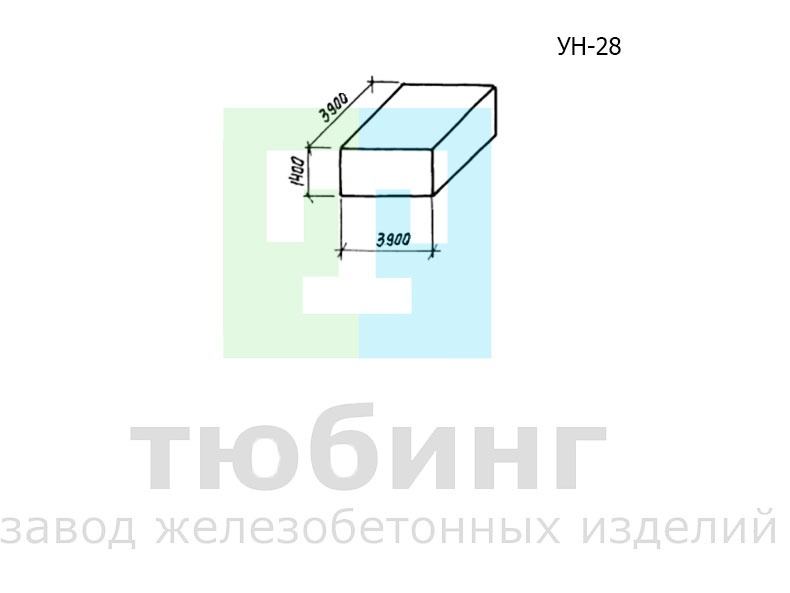

УН-28 — упор на повороте трубопровода в вертикальной плоскости выпуклостью вниз, 28 — типоразмер.
