Упор бетонный УГ-1 по серии 3.001.1-3.

Name: Упор бетонный УГ-1 по серии 3.001.1-3.
SKU: 02-009-0001

Артикул: 02-009-0001

Бетонные упоры УГ, УН, УВ по серии 3.001.1-3. Инженерные сети и коммуникации

Технические характеристики

Артикул 02-009-0001

Производитель Тюбинг

Полное наименование Упор бетонный

Марка изделия УГ-1

Нормативный документ 3.001.1-3

Длина 700 мм

Ширина 400 мм

Высота 400 мм

Масса 0,28 т.

Прочность на сжатие B25

Морозостойкость F200

Водонепроницаемость W6

Объем 0,112 м³

Расход стали 0,56 кг

Описание

Завод ЖБИ Тюбинг выпускает бетонные упоры УГ-1 по серии 3.001.1-3, применяемые на наружных напорных трубопроводах водопровода и канализации из пластмассовых, чугунных, асбестоцементных и железобетонных труб. Упоры предназначены для восприятия усилий, возникающих под действием внутреннего давления в местах поворота напорных трубопроводов из труб с раструбными соединениями и с соединениями на муфтах.
Упоры предназначены для применения в условиях сухих грунтов, то есть когда расчетный уровень грунтовых вод находится не менее чем на 1м ниже подошвы упора, и для водонасыщенных грунтов. Если расчетный уровень грунтовых вод на упорах для поворота труб в вертикальной плоскости выпуклостью вверх выше половины высоты упора, то упор следует проверить на устойчивость, при необходимости размеры упоров следует увеличить.

УГ-1 — упор на повороте трубопровода в горизонтальной плоскости, 1 — типоразмер.

При изготовлении упоров применяется бетон класса по прочности на сжатие В25.
Отпускная прочность в летнее время — 70%, в зимнее время — 100%.
Возможно изготовление упоров любой длины и сечения, как по чертежам заказчика, так и по чертежам завода ЖБИ Тюбинг.

Варианты маркировки:
1. УГ-1
2. УГ 1
3. УГ1
4. УГ.1
5. УГ/1
6. У Г 1

Цена на упор бетонный УГ-1 указана с учетом НДС, без учета доставки. Представленная на сайте цена на упор УГ-1 по серии 3.001.1-3 не является публичной офертой и может меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

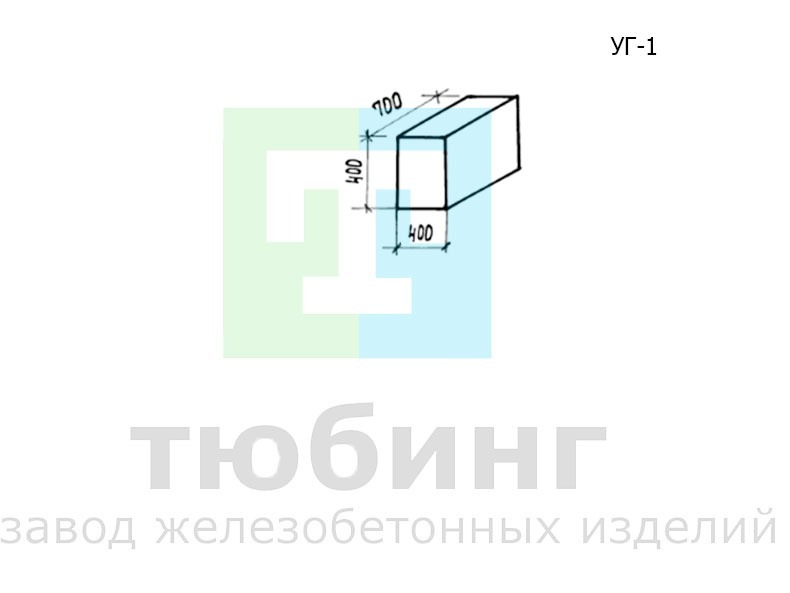

Эскиз упора УГ-1

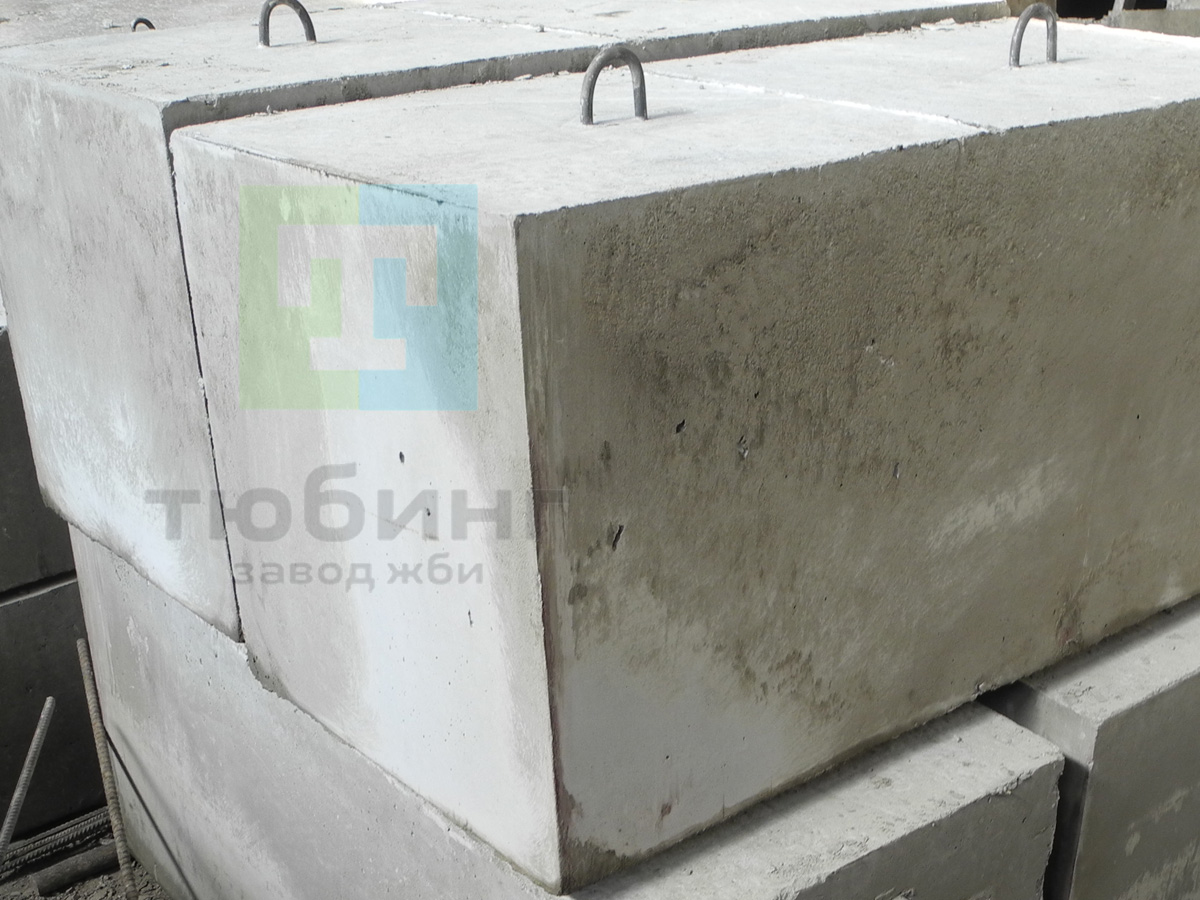

Упор УГ-1 по серии 3.001.1-3 для напорных трубопроводов водопровода и канализации
