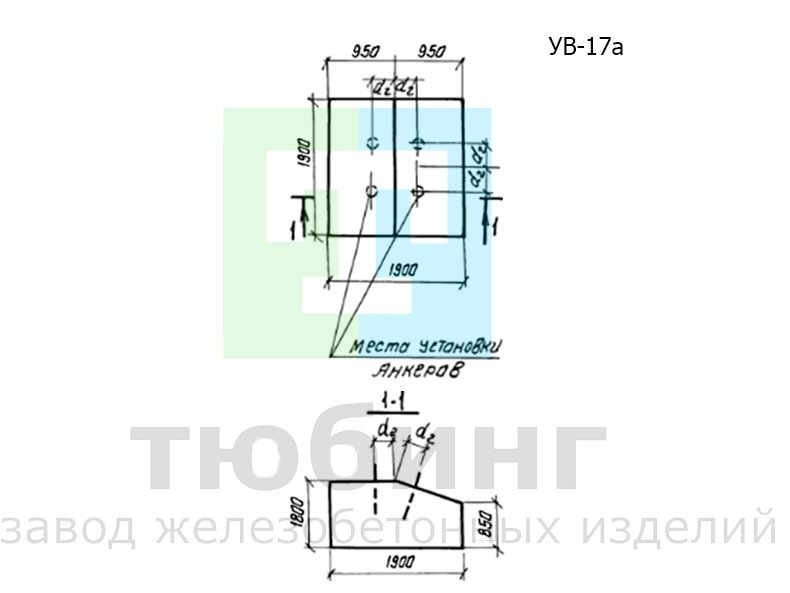

Упор бетонный УВ-17а по серии 3.001.1-3.

Описание

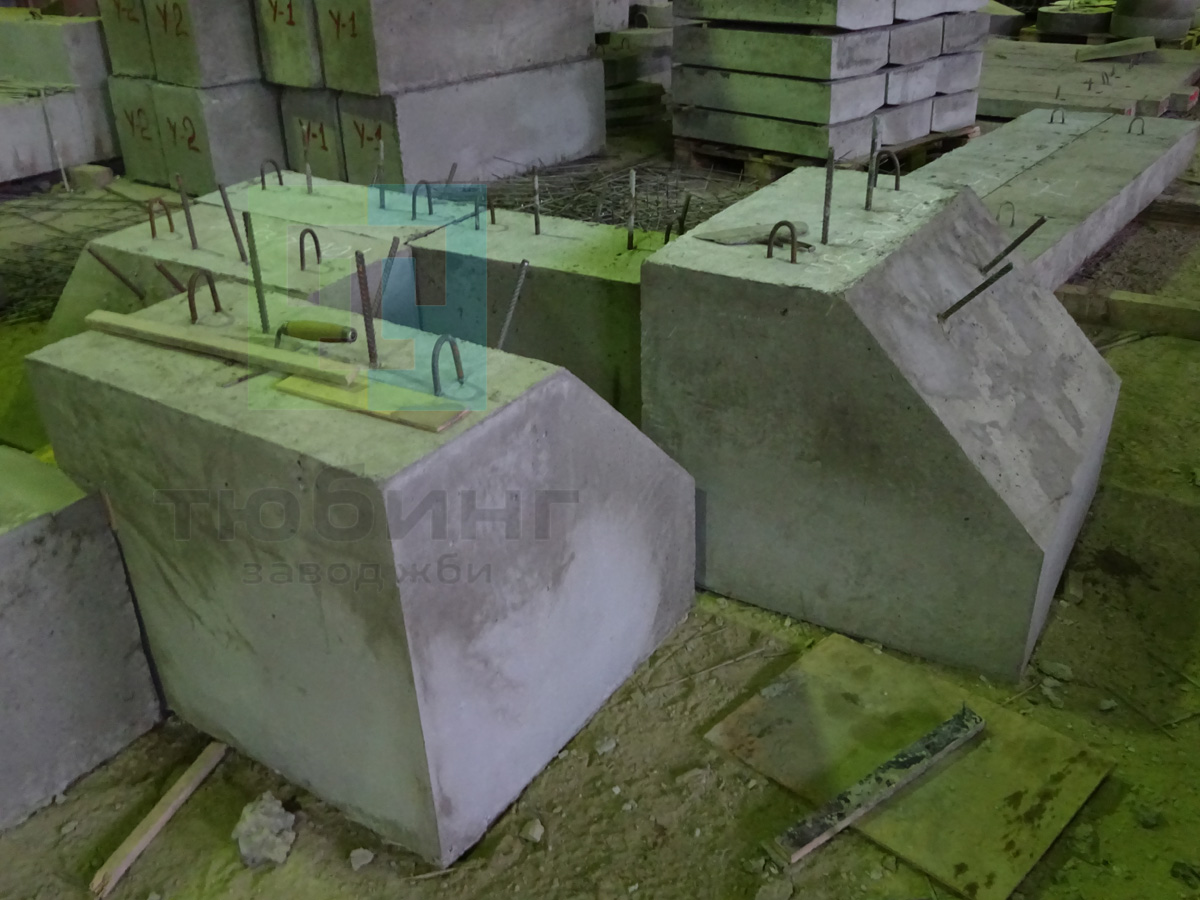

     Завод ЖБИ Тюбинг выпускает бетонные упоры УВ-17а по серии 3.001.1-3, применяемые на наружных напорных трубопроводах водопровода и канализации из пластмассовых, чугунных, асбестоцементных и железобетонных труб. Упоры предназначены для восприятия усилий, возникающих под действием внутреннего давления в местах поворота напорных трубопроводов из труб с раструбными соединениями и с соединениями на муфтах.
     Упоры предназначены для применения в условиях сухих грунтов, т.е. когда расчетный уровень грунтовых вод находится не менее чем на 1м ниже подошвы упора, и для водонасыщенных грунтов. Если расчетный уровень грунтовых вод на упорах для поворота труб в вертикальной плоскости выпуклостью вверх выше половины высоты упора, то упор следует проверить на устойчивость, при необходимости размеры упоров следует увеличить.

     При изготовлении упоров применяется бетон класса по прочности на сжатие В25.
Отпускная прочность в летнее время — 70%, в зимнее время — 100%.
     Возможно изготовление упоров любой длины и сечения, как по чертежам заказчика, так и по чертежам завода ЖБИ Тюбинг.

      Марка упора УВ состоит из буквенного и цифрового индексов:  упор на повороте трубопровода в вертикальной плоскости выпуклостью вверх (якорь), типоразмер, индекс «а» —  угол поворота 45⁰.
Марка такого упора (якоря) имеет вид дроби: в числителе показана марка бетонного блока, типоразмер, а в знаменателе — исполнение закладного изделия, крепление.

     УВ-17а — упор на повороте трубопровода в вертикальной плоскости выпуклостью вверх (якорь) для угла поворота 45⁰, 17- типоразмер.
