Π‘ΠΈΠ³Π½Π°Π»ΡŒΠ½Ρ‹ΠΉ столбик Π‘Π‘-1 (Π±Π΅Π· БОЭ) ΠΏΠΎ сСрии 3.503.1-89, Π²Ρ‹ΠΏ. 2

Артикул: 03-027-0132

ВСхничСскиС характСристики

Артикул 03-027-0132
ΠŸΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒ Вюбинг
ПолноС Π½Π°ΠΈΠΌΠ΅Π½ΠΎΠ²Π°Π½ΠΈΠ΅ Π‘ΠΈΠ³Π½Π°Π»ΡŒΠ½Ρ‹ΠΉ столбик (Π±Π΅Π· БОЭ)
ΠœΠ°Ρ€ΠΊΠ° издСлия Π‘Π‘-1
Нормативный Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚ 3.503.1-89, Π²Ρ‹ΠΏ. 2
Π”Π»ΠΈΠ½Π° 150 ΠΌΠΌ
Π¨ΠΈΡ€ΠΈΠ½Π° 80 ΠΌΠΌ
Высота 1900 ΠΌΠΌ
Масса 0,06 Ρ‚.
ΠŸΡ€ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒ Π½Π° сТатиС B30
ΠœΠΎΡ€ΠΎΠ·ΠΎΡΡ‚ΠΎΠΉΠΊΠΎΡΡ‚ΡŒ F200
Π’ΠΎΠ΄ΠΎΠ½Π΅ΠΏΡ€ΠΎΠ½ΠΈΡ†Π°Π΅ΠΌΠΎΡΡ‚ΡŒ W6
ОбъСм 0,023 м³
Расход стали 4,0 ΠΊΠ³
Выпуск Π² дСнь 30 ΡˆΡ‚.

ОписаниС

    Π—Π°Π²ΠΎΠ΄ Π–Π‘Π˜ Вюбинг выпускаСт ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½Ρ‹Π΅ ΡΠΈΠ³Π½Π°Π»ΡŒΠ½Ρ‹Π΅ столбики Π‘Π‘-1 ΠΏΠΎ сСрии 3.503.1-89 выпуск 2, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΡ‹Π΅ ΠΏΡ€ΠΈ ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π΅ ΠΈ эксплуатации Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»ΡŒΠ½Ρ‹Ρ… Π΄ΠΎΡ€ΠΎΠ³ ΠΎΠ±Ρ‰Π΅Π³ΠΎ пользования, ΠΏΠΎΠ΄ΡŠΠ΅Π·Π΄Π½Ρ‹Ρ… Π΄ΠΎΡ€ΠΎΠ³ ΠΊ прСдприятиям ΠΈ внутрихозяйствСнных Π΄ΠΎΡ€ΠΎΠ³.

    Π‘Ρ‚ΠΎΠ»Π±ΠΈΠΊΠΈ Π‘Π‘-1 ΠΈΠ·Π³ΠΎΡ‚Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ΡΡ Π±Π΅Π· ΡΠ²Π΅Ρ‚ΠΎΠΎΡ‚Ρ€Π°ΠΆΠ°ΡŽΡ‰ΠΈΠΉ элСмСнта Π‘ОЭ.

    Π‘Ρ‚ΠΎΠ»Π±ΠΈΠΊΠΈ Π‘Π‘-1 ΠΈΠ·Π³ΠΎΡ‚Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ΡΡ ΠΈΠ· тяТСлого Π±Π΅Ρ‚ΠΎΠ½Π° класса Π’30 ΠΈ Π²ΠΎΠ΄ΠΎΠ½Π΅ΠΏΡ€ΠΎΠ½ΠΈΡ†Π°Π΅ΠΌΠΎΡΡ‚ΡŒΡŽ W6.
ΠœΠ°Ρ€ΠΊΠ° Π±Π΅Ρ‚ΠΎΠ½Π° ΠΏΠΎ морозостойкости назначаСтся Π² ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎΠΌ ΠΏΡ€ΠΎΠ΅ΠΊΡ‚Π΅ Π² зависимости ΠΎΡ‚ ΠΏΡ€ΠΈΡ€ΠΎΠ΄Π½ΠΎ-климатичСских условий Ρ€Π°ΠΉΠΎΠ½Π° ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π°.

    Π’ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½ΠΈΠ΅ с использованиСм Π±Π΅Ρ‚ΠΎΠ½ΠΎΠ² с ΠΌΠΎΡ€ΠΎΠ·ΠΎΡΡ‚ΠΎΠΉΠΊΠΎΡΡ‚ΡŒΡŽ Π² солях.

    Π’ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ нанСсСниС Π½Π° повСрхности столбиков  Π΄Π΅ΠΊΠΎΡ€Π°Ρ‚ΠΈΠ²Π½Ρ‹Ρ… ΠΏΠΎΠΊΡ€Ρ‹Ρ‚ΠΈΠΉ. Π‘Ρ‚ΠΎΠΈΠΌΠΎΡΡ‚ΡŒ Ρ€Π°Π±ΠΎΡ‚ ΠΏΠΎ нанСсСнию Π΄Π΅ΠΊΠΎΡ€Π°Ρ‚ΠΈΠ²Π½Ρ‹Ρ… ΠΏΠΎΠΊΡ€Ρ‹Ρ‚ΠΈΠΉ Π½Π΅ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½Π° Π² ΡΡ‚ΠΎΠΈΠΌΠΎΡΡ‚ΡŒ издСлия ΠΈ Π±ΡƒΠ΄Π΅Ρ‚ Π·Π°Π²ΠΈΡΠ΅Ρ‚ΡŒ ΠΎΡ‚ ΠΌΠ°Ρ€ΠΊΠΈ наносимого ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π°.

    Для армирования столбиков примСняСтся Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π° ΠΈΠ· стали класса А-I ΠΏΠΎ Π“ΠžΠ‘Π’ 5781-82.

     Π’Π°Ρ€ΠΈΠ°Π½Ρ‚Ρ‹ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ:
1.  Π‘Π‘-1
2.  Π‘Π‘ 1
3.  Π‘Π‘1
4.  Π‘Π‘/1
5.  CC.1
6.  CC1
7.  CC 1
8.  CC-1

    Π¦Π΅Π½Π° Π½Π° ΠΆΠ΅Π»Π΅Π·ΠΎΠ±Π΅Ρ‚ΠΎΠ½Π½Ρ‹ΠΉ ΡΠΈΠ³Π½Π°Π»ΡŒΠ½Ρ‹ΠΉ столбик Π‘Π‘-1 ΡƒΠΊΠ°Π·Π°Π½Π° с ΡƒΡ‡Π΅Ρ‚ΠΎΠΌ НДБ, Π±Π΅Π· ΡƒΡ‡Π΅Ρ‚Π° доставки. Π‘Ρ‚ΠΎΠΈΠΌΠΎΡΡ‚ΡŒ столбиков ΠΏΠΎ сСрии 3.503.1-89 ΠΌΠΎΠΆΠ΅Ρ‚ ΠΌΠ΅Π½ΡΡ‚ΡŒΡΡ Π² зависимости ΠΎΡ‚ объСма ΠΈ ΠΎΠ±Ρ‰Π΅ΠΉ ситуации Π½Π° ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΌ Ρ€Ρ‹Π½ΠΊΠ΅.
    ΠŸΡ€Π΅Π΄ΡΡ‚Π°Π²Π»Π΅Π½Π½Ρ‹Π΅ Π½Π° сайтС Ρ†Π΅Π½Ρ‹ Π½Π° Π–Π‘Π˜ Π½Π΅ ΡΠ²Π»ΡΡŽΡ‚ΡΡ ΠΏΡƒΠ±Π»ΠΈΡ‡Π½ΠΎΠΉ ΠΎΡ„Π΅Ρ€Ρ‚ΠΎΠΉ.

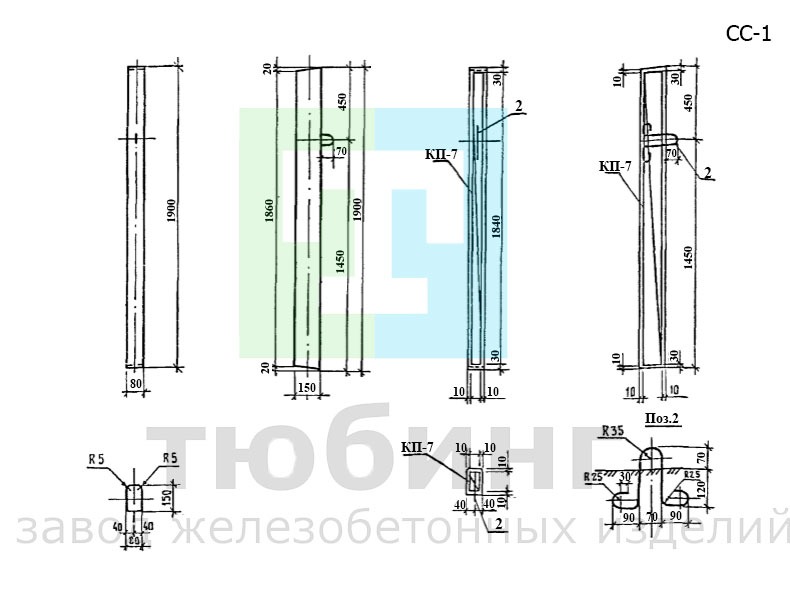

Эскиз столбика Π‘Π‘-1

Π‘ΠΈΠ³Π½Π°Π»ΡŒΠ½Ρ‹ΠΉ столбик Π‘Π‘-1 ΠΏΠΎ сСрии 3.503.1-89, Π²Ρ‹ΠΏ. 2
