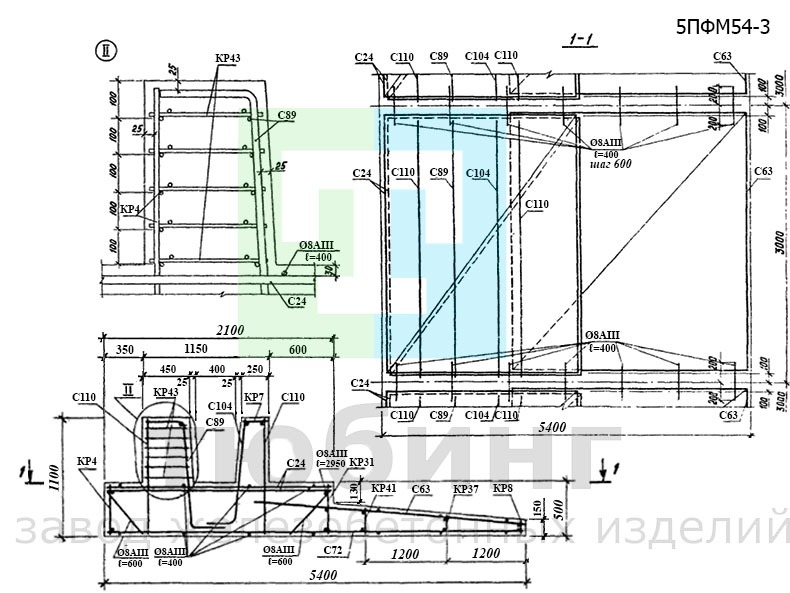

Плита фундаментная монолитная 5ПФМ54-3 по серии 3.002.1-3

Описание

     Завод ЖБИ Тюбинг выпускает плиты фундаментные монолитные 5ПФМ54-3 по серии 3.002.1-3, предназначенные для организации сборно-монолитных подпорных стен, применяемых в промышленном и гражданском строительстве, а также на подземных и внутриплощадочных путях железнодорожного и автомобильного транспорта в несейсмических районах строительства и в районах с сейсмичностью до 9 баллов включительно, с зимней температурой не ниже минус 40°С.
     Подпорные стены служат для удержания грунтовых масс и других сыпучих материалов от сползания в тех случаях, когда угол наклона откоса к горизонтальной плоскости превышает значения внутреннего трения.
     Подпорные стены по серии 3.002.1-3 не предназначены для применения на объектах гидротехнического строительства, а также на магистральных дорогах, строительство которых должно осуществляться в соответствии со специальными нормативными материалами.

     Фундаментные плиты в данной серии приняты монолитными ступенчатого типа со щелевым пазом и шириной подошвы, принимаемой в пределах b = 1,2…5,7 м с соблюдением модуля 300 мм.

     Плиты фундаментные 5ПФМ54-3 изготавливаются из бетона класса В20.
Класс бетона по морозостойкости и водонепроницаемости устанавливается в реальном проекте в зависимости от конкретных условий площадки строительства.
     Изделия могут быть выполнены из бетона с морозостойкостью F300 в хлористых солях или иными требованиями.
     Отпускная прочность бетона в летнее время — 70%, в зимнее время — 100%.

     Плиты фундаментные монолитные армируются плоскими и гнутыми арматурными сетками шириной 3 метра.
     Вся арматура принята класса А-III по ГОСТ 5781-82.

5ПФМ54-3 — плита фундаментная монолитная 5-го типа шириной подошвы 5400 мм и 3-й степени армирования.
