Плита ПК4-8-50° по серии 3.503-41, вып.2
Технические характеристики
Описание
Завод ЖБИ Тюбинг выпускает сборные переходные плиты ПК4-8-50° по серии 3.503-41 выпуск 2, предназначенные для сопряжения автодорожных мостов и путепроводов с насыпью.
Для изготовления плит ПК4; L=8м; Ʝ=50°; Арматура АIII применяется гидротехнический бетон по прочности на сжатие В22,5.
Для районов строительства со среднемесячной температурой наиболее холодного месяца минус 15°С и выше разрешается применение бетона В15.
Возможно изготовление плит ПК4-8-50°-АIII из бетона с морозостойкостью с испытанием в хлористых солях.
Отпускная прочность в летнее время — 70%, в зимнее время — 100%.

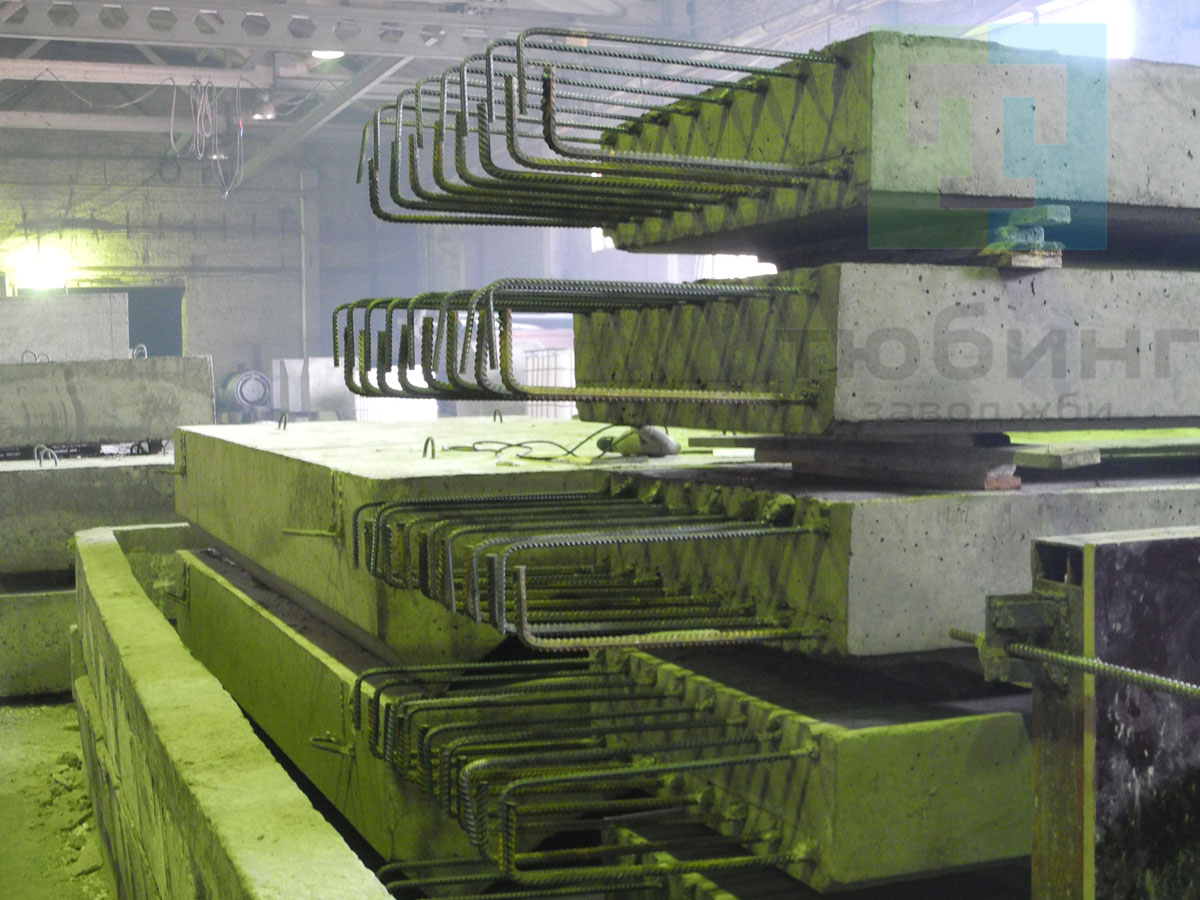

Сборные переходные плиты шириной 98 см (ПК3-L) и 124 см (ПК4-L) армируются одной сеткой, расположенной внизу плиты.
Эти плиты являются опалубкой для монолитной части сборно-монолитных плит. Швы между плитами заполняются бетоном в процессе укладки верхней монолитной части.
Косые переходные плиты разработаны для углов пересечений от 90⁰ до 50⁰.
В качестве рабочей арматуры применяются стержни периодического профиля из стали класса A-III. Конструктивное армирование выполняется стержнями А-I.
ПК4-8-50° — плита переходная косая шириной 124 см, длиной 8,0 м, угол Ʝ = 50°, арматура класса АIII.
Варианты маркировки:
1. ПК4-8-50°
2. ПК4 8 50°
3. ПК4.8.50°
4. ПК4/8/50°
5. ПК 4-8-50°
6. ПК 4 8 50°
7. ПК 4.8.50°
8. ПК 4/8/50°
9. ПК-4-8-50°
10. ПК.4.8.50°
11. ПК4-8-50
12. ПК4 8 50
13. ПК4.8.50
14. ПК4/8/50
15. ПК 4-8-50
16. ПК 4 8 50
17. ПК 4.8.50
18. ПК 4/8/50
19. ПК-4-8-50
20. ПК.4.8.50
Цена на железобетонную переходную плиту косую ПК4-8-50° указана с учетом НДС, без учета доставки. Представленные на сайте цены на ЖБИ не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

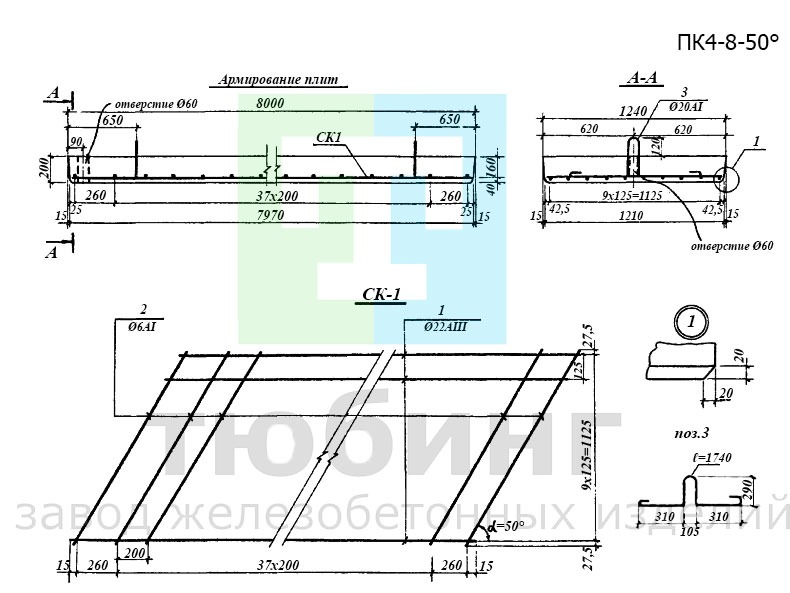

Эскиз плиты ПК4-8-50°
На эскизе дана конструкция правой косины. Конструкция и армирование плиты левой косины зеркальны приведенному.
