Плита ПК4-4-65° по серии 3.503-41, вып.2
Технические характеристики
Описание
Завод ЖБИ Тюбинг выпускает сборные переходные плиты ПК4-4-65° по серии 3.503-41 выпуск 2, предназначенные для сопряжения автодорожных мостов и путепроводов с насыпью.
Для изготовления плит ПК4; L=4м; Ʝ=65°; Арматура АIII применяется гидротехнический бетон по прочности на сжатие В22,5.
Для районов строительства со среднемесячной температурой наиболее холодного месяца минус 15°С и выше разрешается применение бетона В15.
Возможно изготовление плит ПК4-4-65°-АIII из бетона с морозостойкостью с испытанием в хлористых солях.
Отпускная прочность в летнее время — 70%, в зимнее время — 100%.
Сборные переходные плиты шириной 98 см (ПК3-L) и 124 см (ПК4-L) армируются одной сеткой, расположенной внизу плиты.
Эти плиты являются опалубкой для монолитной части сборно-монолитных плит. Швы между плитами заполняются бетоном в процессе укладки верхней монолитной части.
Косые переходные плиты разработаны для углов пересечений от 90⁰ до 50⁰.
В качестве рабочей арматуры применяются стержни периодического профиля из стали класса A-III. Конструктивное армирование выполняется стержнями А-I.
ПК4-4-65° — плита переходная косая шириной 124 см, длиной 4,0 м, угол Ʝ = 65°, арматура класса АIII.
Варианты маркировки:
1. ПК4-4-65°
2. ПК4 4 65°
3. ПК4.4.65°
4. ПК4/4/65°
5. ПК 4-4-65°
6. ПК 4 4 65°
7. ПК 4.4.65°
8. ПК 4/4/65°
9. ПК-4-4-65°
10. ПК.4.4.65°
11. ПК4-4-65
12. ПК4 4 65
13. ПК4.4.65
14. ПК4/4/65
15. ПК 4-4-65
16. ПК 4 4 65
17. ПК 4.4.65
18. ПК 4/4/65
19. ПК-4-4-65
20. ПК.4.4.65
Цена на железобетонную переходную плиту косую ПК4-4-65° указана с учетом НДС, без учета доставки. Представленные на сайте цены на ЖБИ не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

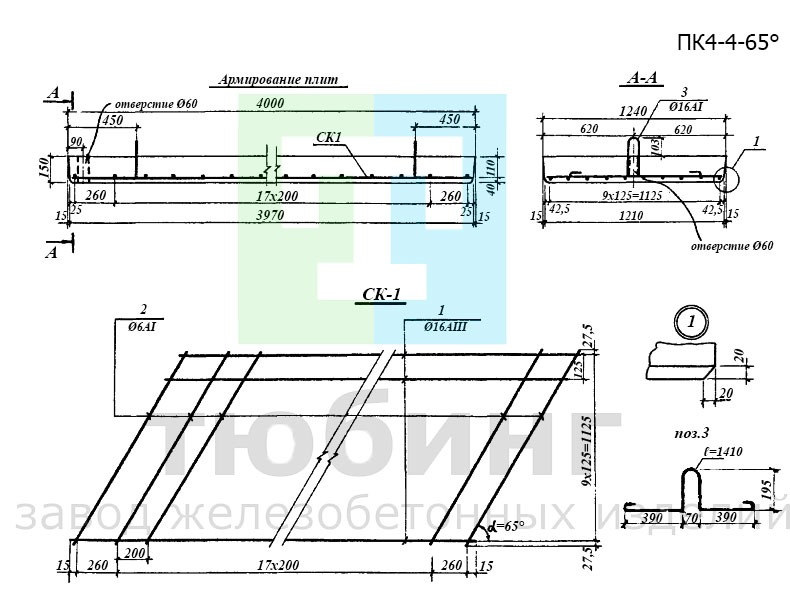

Эскиз плиты ПК4-4-65°
На эскизе дана конструкция правой косины. Конструкция и армирование плиты левой косины зеркальны приведенному.
