Плита ПК3-6-50° по серии 3.503-41, вып.2
Технические характеристики
Описание
Завод ЖБИ Тюбинг выпускает сборные переходные плиты ПК3-6-50° по серии 3.503-41 выпуск 2, предназначенные для сопряжения автодорожных мостов и путепроводов с насыпью.
Для изготовления плит ПК3; L=6м; Ʝ=50°; Арматура АIII применяется гидротехнический бетон по прочности на сжатие В22,5.
Для районов строительства со среднемесячной температурой наиболее холодного месяца минус 15°С и выше разрешается применение бетона В15.
Возможно изготовление плит ПК3-6-50°-АIII из бетона с морозостойкостью с испытанием в хлористых солях.
Отпускная прочность в летнее время — 70%, в зимнее время — 100%.
Сборные переходные плиты шириной 98 см (ПК3-L) и 124 см (ПК4-L) армируются одной сеткой, расположенной внизу плиты.
Эти плиты являются опалубкой для монолитной части сборно-монолитных плит. Швы между плитами заполняются бетоном в процессе укладки верхней монолитной части.
Косые переходные плиты разработаны для углов пересечений от 90⁰ до 50⁰.
В качестве рабочей арматуры применяются стержни периодического профиля из стали класса A-III. Конструктивное армирование выполняется стержнями А-I.
ПК3-6-50° — плита переходная косая шириной 98 см, длиной 6,0 м, угол Ʝ = 50°, арматура класса АIII.
Варианты маркировки:
1. ПК3-6-50°
2. ПК3 6 50°
3. ПК3.6.50°
4. ПК3/6/50°
5. ПК 3-6-50°
6. ПК 3 6 50°
7. ПК 3.6.50°
8. ПК 3/6/50°
9. ПК-3-6-50°
10. ПК.3.6.50°
11. ПК3-6-50
12. ПК3 6 50
13. ПК3.6.50
14. ПК3/6/50
15. ПК 3-6-50
16. ПК 3 6 50
17. ПК 3.6.50
18. ПК 3/6/50
19. ПК-3-6-50
20. ПК.3.6.50
Цена на железобетонную переходную плиту косую ПК3-6-50° указана с учетом НДС, без учета доставки. Представленные на сайте цены на ЖБИ не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

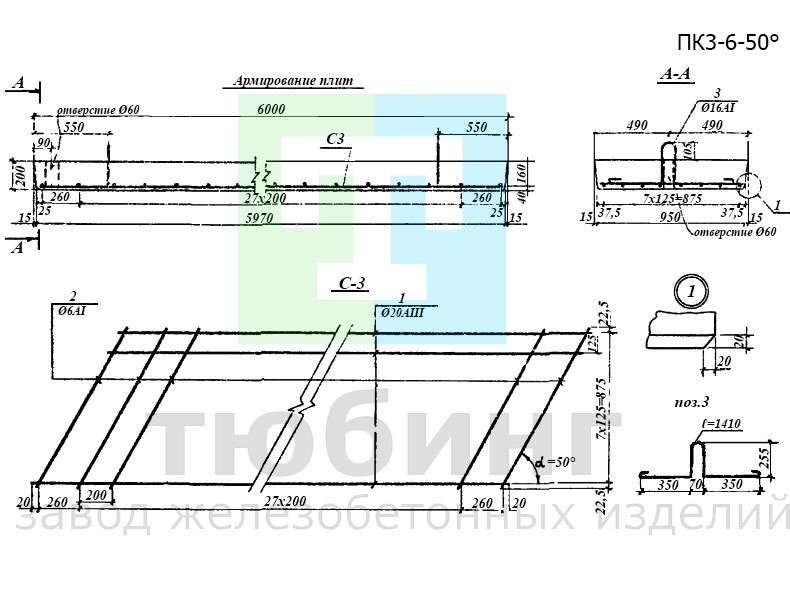

Эскиз плиты ПК3-6-50°
На эскизе дана конструкция правой косины. Конструкция и армирование плиты левой косины зеркальны приведенному.
