Плита ПК1-4-75° по серии 3.503-41, вып.2

Описание

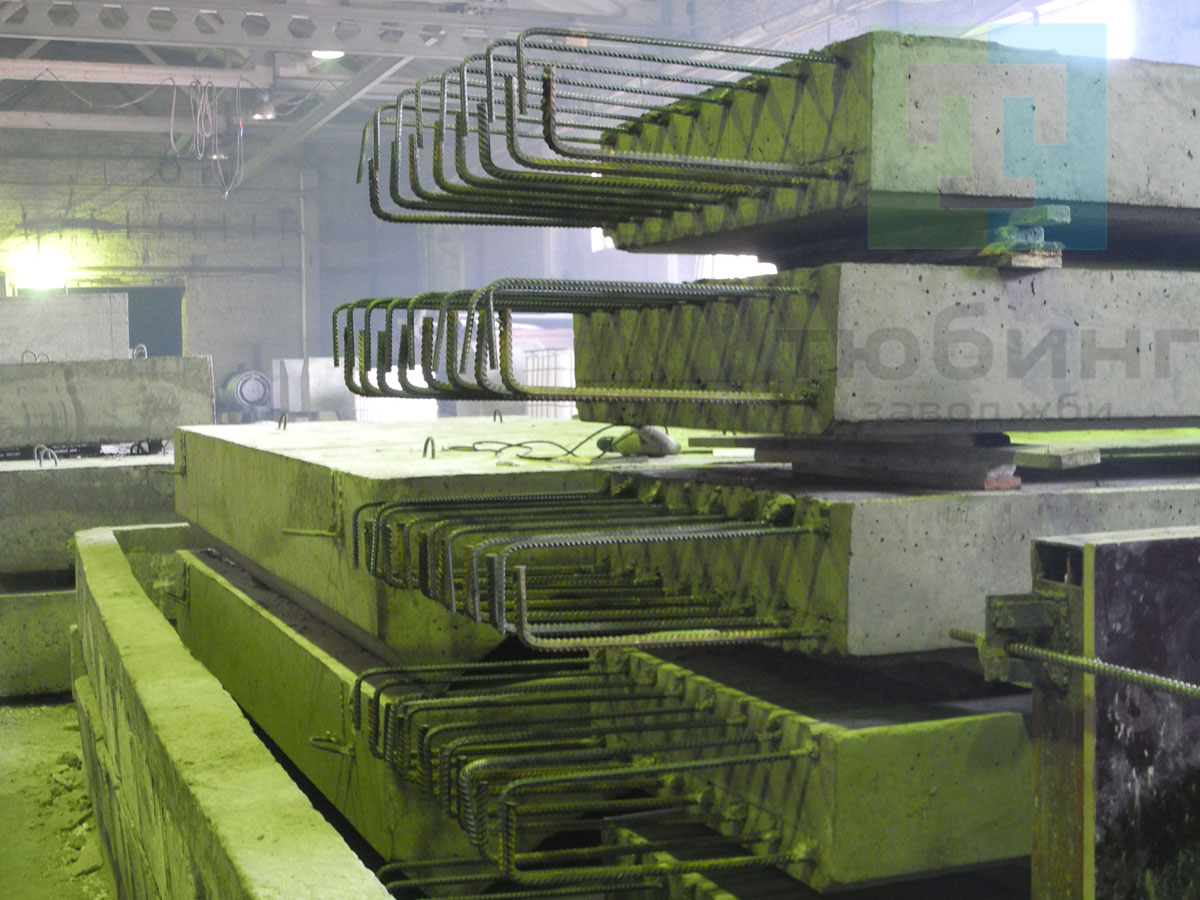

    Завод ЖБИ Тюбинг выпускает сборные переходные плиты ПК1-4-75° по серии 3.503-41 выпуск 2, предназначенные для сопряжения автодорожных мостов и путепроводов с насыпью.

    Для изготовления плит ПК1; L=4м; Ʝ=75°; Арматура АIII применяется гидротехнический бетон по прочности на сжатие В22,5.
Для районов строительства со среднемесячной температурой наиболее холодного месяца минус 15°С и выше разрешается применение бетона В15.
    Возможно изготовление плит ПК1-4-75°-АIII из бетона с морозостойкостью с испытанием в хлористых солях.
    Отпускная прочность в летнее время — 70%, в зимнее время — 100%.

    Сборные переходные плиты шириной 98 см (ПК1-L) и 124 см (ПК2-L) армируются армируются двумя сетками.
    В качестве рабочей арматуры применяются стержни периодического профиля из стали класса A-III. Конструктивное армирование выполняется стержнями А-I.

    Косые переходные плиты разработаны для углов пересечений от 90⁰ до 50⁰.

    ПК1-4-75° —  плита переходная косая шириной 98 см, длиной 4,0 м, угол Ʝ = 75°, арматура класса АIII.


    Варианты маркировки:
1.     ПК1-4-75°
2.     ПК1 4 75°
3.     ПК1.4.75°
4.     ПК1/4/75°
5.     ПК 1-4-75°
6.     ПК 1 4 75°
7.     ПК 1.4.75°
8.     ПК 1/4/75°
9.     ПК-1-4-75°
10.   ПК.1.4.75°
11.   ПК1-4-75
12.   ПК1 4 75
13.   ПК1.4.75
14.   ПК1/4/75
15.   ПК 1-4-75
16.   ПК 1 4 75
17.   ПК 1.4.75
18.   ПК 1/4/75
19.   ПК-1-4-75
20.   ПК.1.4.75

       Цена на железобетонную переходную плиту косую ПК1-4-75° указана с учетом НДС, без учета доставки. Представленные на сайте цены на ЖБИ не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

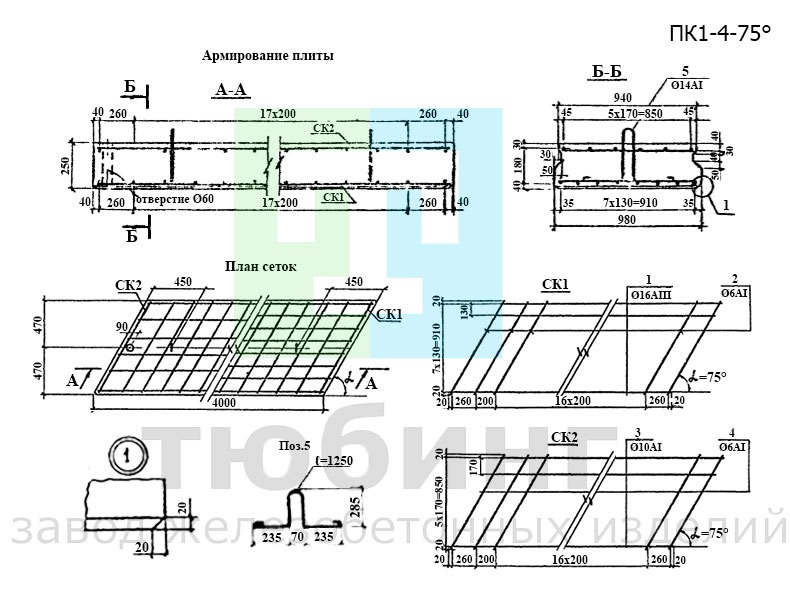

Эскиз плиты ПК1-4-75°

На эскизе дана конструкция правой косины. Конструкция и армирование плиты левой косины зеркальны приведенному.
