Плита переходная ПК800.124.40-ТАIII-50⁰ по серии 3.503.1-96, вып.1-1

Описание

     Завод ЖБИ Тюбинг выпускает сборные железобетонные плиты переходные ПК800.124.40-ТАIII-50⁰ по серии 3.503.1-96 выпуск 1-1, применяемые для сопряжения автодорожных мостов и путепроводов с насыпью.
     Плиты переходные могут быть применены для мостов и путепроводов неограниченной длины при любой высоте насыпи и для всех устоев, которые предусматривают опирание переходных плит на прилив шкафной стенки, предназначены для эксплуатации во всех климатических районах Российской Федерации с сейсмичностью до 6 баллов включительно.
     Переходные плиты не могут быть использованы в качестве пролетного строения.

     Для изготовления переходных плит ПК800.124.40-ТАIII-50⁰ применяется тяжелый бетон по ГОСТ 25192-82 и ГОСТ 26633-85 класса по прочности на сжатие В30.
     Марка бетона по морозостойкости принимается F200 при средней температуре воздуха наиболее холодного месяца в районе строительства до минус 10°С и выше и F300 при средней температуре ниже до минус 10°С.

     Армирование плит предусмотрено сетками в сварном и вязаном вариантах. В качестве рабочей арматуры применены стержни периодического профиля из стали класса А-III по ГОСТ 5781-82. Конструктивное армирование выполняется стержнями класса А-I по ГОСТ 5781-82.
     Марки стали принимаются в зависимости от  средней температуре воздуха наиболее холодного месяца в районе строительства.

ПК800.124.40-ТАIII-50⁰ — плита косая длиной 7950 мм, шириной 1240 мм и высотой 400 мм, температурные зоны от 1 до 7, класс рабочей арматуры А-III, угол пересечения 50⁰.

     Варианты маркировки:
1.     ПК800.124.40-ТАIII-50⁰
2.     ПК800.124.40 ТАIII 50⁰
3.     ПК800.124.40.ТАIII.50⁰
4.     ПК800.124.40/ТАIII/50⁰
5.     ПК 800.124.40-ТАIII-50⁰
6.     ПК 800.124.40 ТАIII 50⁰
7.     ПК 800.124.40/ТАIII/50⁰
8.     ПК 800.124.40.ТАIII.50⁰
9 .    ПК800 124 40-ТАIII-50⁰
10.   ПК800-124-40-ТАIII-50⁰
11.   ПК800/124/40-ТАIII-50⁰
12.   ПК 800-124-40-ТАIII-50⁰
13.   ПК 800/124/40/ТАIII/50⁰
14.   ПК 800 124 40 ТАIII 50⁰
15.   ПК 800.124.40.ТАIII.50⁰
16.   ПК-800-124-40-ТАIII-50⁰
17.   ПК/800/124/40/ТАIII/50⁰
18.   ПК800.124.40-ТАIII 50⁰
19.   ПК800.124.40-ТАIII.50⁰
20.   ПК800.124.40-ТАIII-50

     Цена на железобетонную плиту переходную косую ПК800.124.40-ТАIII-50⁰ указана с учетом НДС, без учета доставки. Стоимость переходных плит по серии 3.503.1-96 может меняться в зависимости от объема и общей ситуации на строительном рынке.
     Представленные на сайте цены на ЖБИ не являются публичной офертой.

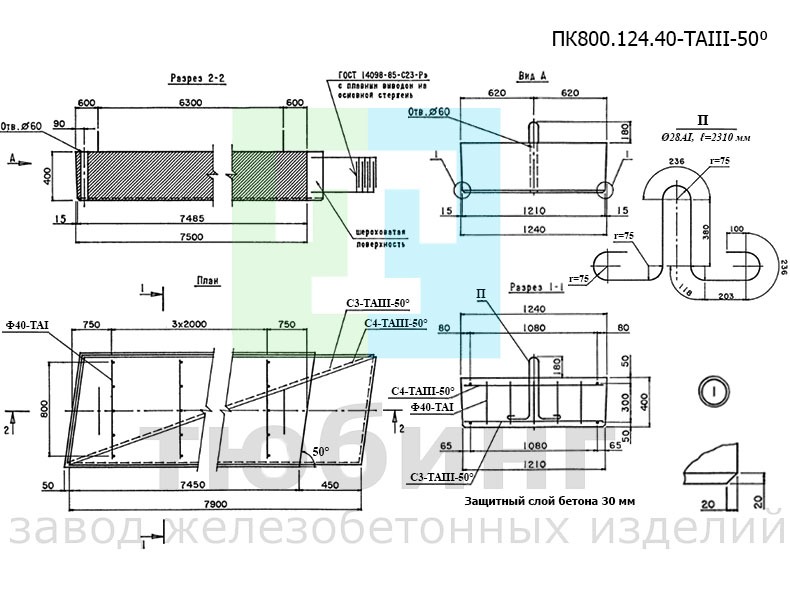

Эскиз плиты переходной ПК800.124.40-ТАIII-50⁰

На чертеже дана конструкция плиты правой косины.
Конструкция плиты левой косины зеркальна приведенной.
