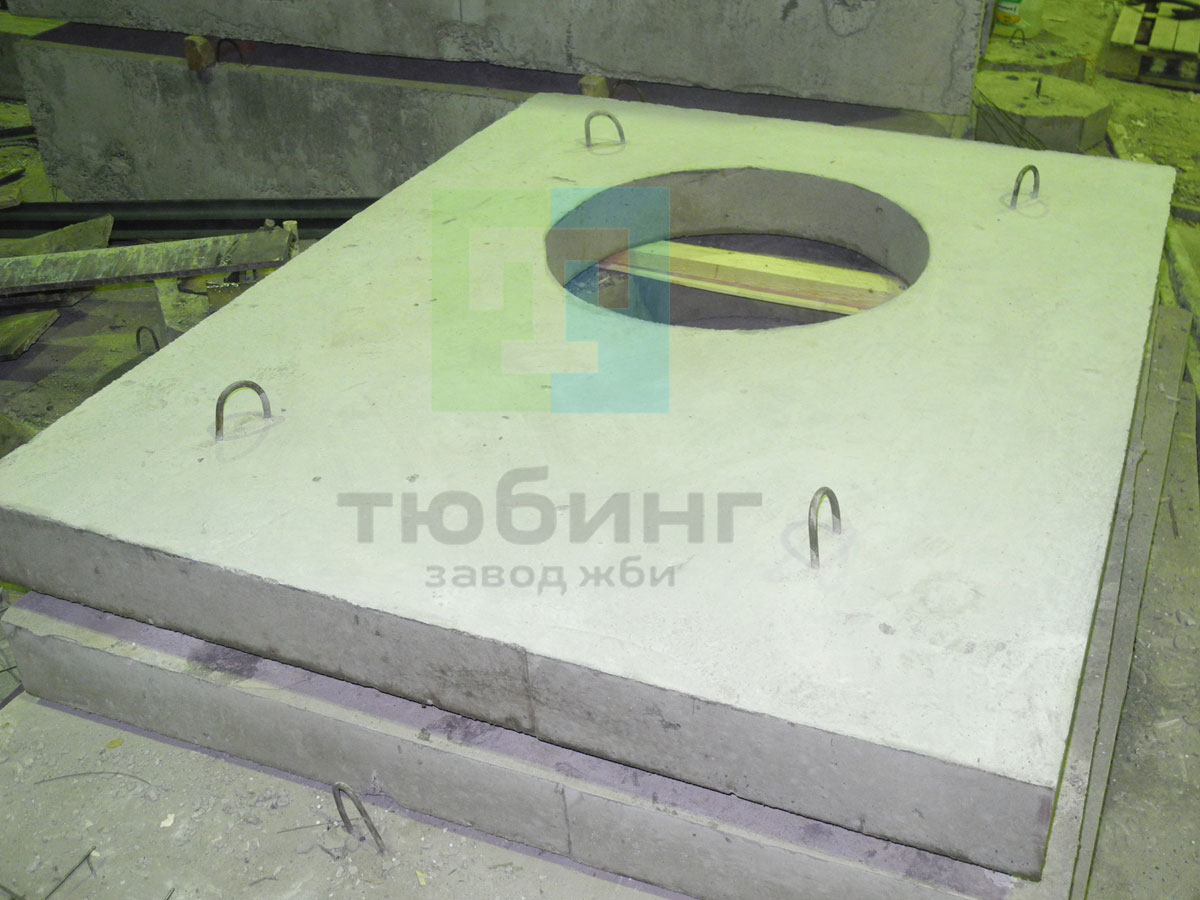

Плита перекрытия с отверстием ПТО48-3 по серии 3.006.1-3/83, вып. 1-2.

Описание

     Завод ЖБИ Тюбинг выпускает сборные железобетонные плиты перекрытия с отверстием ПТО48-3 для строительства тоннелей с применением уголковых стеновых элементов по серии 3.006.1-3/83 в несейсмических районах и районах с сейсмичностью 7, 8 и 9 баллов.
     Конструкции тоннелей из уголковых элементов предназначены для прокладки в них различных коммуникаций, включая транспортеры. Возможно также применение тоннелей в качестве пешеходных на транспортных предприятиях.
     Применение тоннелей для непосредственной транспортировки по ним жидкостей не предусмотрено.

     Плиты перекрытия тоннелей предназначены для сооружения тоннелей пролетами в свету В= 1,5…4,8 м.
Плиты перекрытия пролетами В= 1,5…2,1 м — сплошные, а пролетами В= 2,4…4,8 м — ребристые.

     Для возможности устройства спуска в тоннель изготавливаются плиты перекрытия с отверстием 700 мм в середине плиты.
     При необходимости расположения отверстий, смещенных относительно центра плиты, возможно устройство отверстия Ø700 мм в любом месте кессонной части плит.
Пробивка отверстия осуществляется по месту. Место пробивки усиливается путем установки разгрузочной плиты ПТ12.

     Железобетонные плиты перекрытия ПТО48-3 изготавливаются из тяжелого бетона класса В22,5 по прочности на сжатие.
Марка бетона по морозостойкости назначается в каждом конкретном проекте в зависимости от режима эксплуатации и климатических условий строительства.
     Возможно изготовление плит перекрытия из бетона с морозостойкостью с испытанием в хлористых солях или иными требованиями к бетонной смеси изделия.

     Возможно по требованию заказчика нанесение на плиты перекрытия битумной мастики.

     Армирование изделий предусмотрено сварными сетками, плоскими каркасами, объединенными в объемный каркас с применением сварочных клещей или вязальной проволоки.
При армировании применяется арматура классов А-I и А-III по ГОСТ 5781-82 и класса Вр-I по ГОСТ 6727-80.
     Монтажные петли изготавливаются из арматуры класса А-I по ГОСТ 5781-82.
     Толщина защитного слоя рабочей арматуры — 20÷25 мм.

ПТО48-3 – плита перекрытия с отверстием тоннеля пролетом 4,8 м, расчетная нагрузка 3 тс/м².

    Варианты маркировки:
1.    ПТО48-3
2.    ПТО48 3
3.    ПТО48.3
4.    ПТО48/3
5.    ПТО 48-3
6.    ПТО 48 3
7.    ПТО 48.3
8.    ПТО 48/3
9.    ПТО-48-3
10.  ПТО.48.3
11.  ПТО/48/3

    Цена на железобетонную плиту перекрытия ПТО48-3 по серии 3.006.1-3/83 указана с учетом НДС, без учета доставки. Стоимость тоннельных плит перекрытия может меняться в зависимости от объема и общей ситуации на строительном рынке.
    Представленные на сайте цены на ЖБИ не являются публичной офертой.

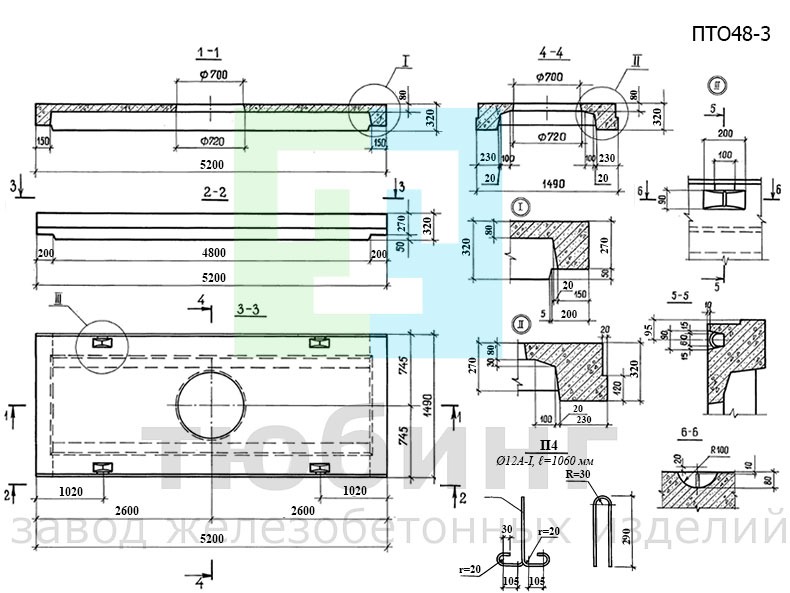

Эскиз плиты перекрытия ПТО48-3
