Плита перекрытия ПТ36-8 по серии 3.006.1-3/83, вып. 1-2.

Описание

     Завод ЖБИ Тюбинг выпускает сборные железобетонные плиты перекрытия ПТ36-8 для строительства тоннелей с применением уголковых стеновых элементов по серии 3.006.1-3/83 в несейсмических районах и районах с сейсмичностью 7, 8 и 9 баллов.
     Конструкции тоннелей из уголковых элементов предназначены для прокладки в них различных коммуникаций, включая транспортеры. Возможно также применение тоннелей в качестве пешеходных на транспортных предприятиях.
     Применение тоннелей для непосредственной транспортировки по ним жидкостей не предусмотрено.

     Плиты перекрытия тоннелей предназначены для сооружения тоннелей пролетами в свету В= 1,5…4,8 м.
Плиты перекрытия пролетами В=1,5…2,1 м — сплошные, а пролетами В=2,4…4,8 м — ребристые.
Для возможности устройства спуска в тоннель запроектированы плиты перекрытия с отверстием 700 мм посередине плиты.

     Железобетонные плиты перекрытия ПТ36-8 изготавливаются из тяжелого бетона класса В22,5 по прочности на сжатие.
Марка бетона по морозостойкости назначается в каждом конкретном проекте в зависимости от режима эксплуатации и климатических условий строительства.
     Возможно изготовление плит перекрытия из бетона с морозостойкостью с испытанием в хлористых солях или иными требованиями к бетонной смеси изделия.

     Возможно по требованию заказчика нанесение на плиты перекрытия битумной мастики.

     Армирование изделий предусмотрено сварными сетками, плоскими каркасами, объединенными в объемный каркас с применением сварочных клещей или вязальной проволоки.
При армировании применяется арматура классов А-I и А-III по ГОСТ 5781-82 и класса Вр-I по ГОСТ 6727-80.
     Монтажные петли изготавливаются из арматуры класса А-I по ГОСТ 5781-82.
     Толщина защитного слоя рабочей арматуры — 20÷25 мм.

ПТ36-8 – плита перекрытия тоннеля пролетом 3,6 м, расчетная нагрузка 8 тс/м².

    Варианты маркировки:
1.    ПТ36-8
2.    ПТ36 8
3.    ПТ36.8
4.    ПТ36/8
5.    ПТ 36-8
6.    ПТ 36 8
7.    ПТ 36.8
8.    ПТ 36/8
9.    ПТ-36-8
10.  ПТ.36.8
11.  ПТ/36/8

    Цена на железобетонную плиту перекрытия ПТ36-8 по серии 3.006.1-3/83 указана с учетом НДС, без учета доставки. Стоимость тоннельных плит перекрытия может меняться в зависимости от объема и общей ситуации на строительном рынке.
    Представленные на сайте цены на ЖБИ не являются публичной офертой.

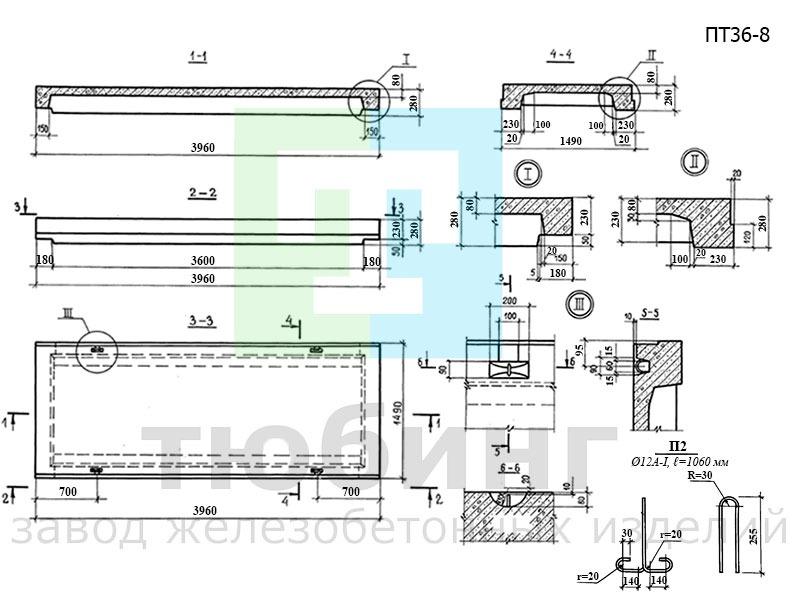

Эскиз плиты перекрытия ПТ36-8
