Плита НСП-12а по серии 3.407.1-157, вып.1

Описание

     Завод ЖБИ Тюбинг изготавливает унифицированные железобетонные плиты НСП-12а по серии 3.407.1-157 выпуск.1, применяемые при сооружении электрических подстанций напряжением 35-500 Кв.
     Плиты допускается эксплуатировать во всех климатических регионах России, не исключая районы с высокой сейсмической активностью (до 8-9 баллов включительно по шкале Рихтера).
.
     Плиты используются для установки оборудования ОРУ (открытые распредустройства) номинальным напряжением от 0,8 до 35 кВт.
Их допускается монтировать в фундаментных основаниях распределительных щитков, крупных подстанций повышенной мощности и повышающих трансформаторов.

     На лицевой поверхности имеются отверстия, используемые для анкеровки крепежных звеньев рельсового пути и протяжки кабельных коммуникаций.

      Для изготовления плит применяется тяжелый по прочности на сжатие В25.
Марки бетона по морозостойкости (в условиях агрессивной среды не менее W6) и по водонепроницаемости (не ниже F100) назначаются по проекту.
     Отпускная прочность в летнее время — 70%, в зимнее время — 100%.

     Плиты армируются сетками, изготавливаемыми с помощью контактно-точечной сварки.
При армировании применяется стержневая горячекатаная арматура периодического профиля класса А-III и стержневая горячекатаная гладкая арматура класса А-I по ГОСТ 5781-82, арматура класса В-I по ГОСТ 6727-80.

НСП-12а – несущая плита с отверстиями, 12-го типоразмера, а — конструктивные особенности.

    Варианты маркировки:
1.   НСП-12а
2.   НСП 12а
3.   НСП12а
4.   НСП-12 а
5.   НСП-12-а
6.   НСП.12а
7.   НСП 12 а

    Цена на плиту НСП-12а по серии 3.407.1-157 указана с учетом НДС, без учета доставки.
    Представленные на сайте цены на ЖБИ не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

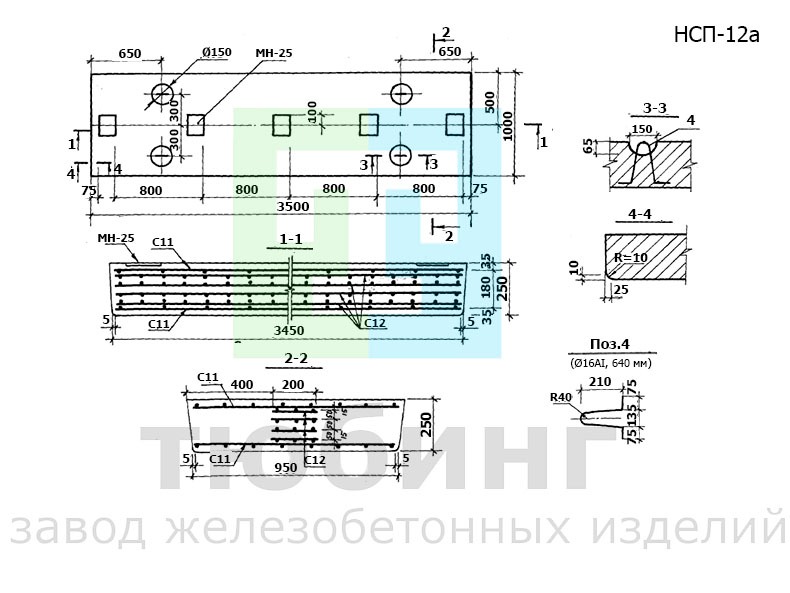

Эскиз плиты НСП-12а
