Плита анкерная ПА1-1 по серии 3.407-115, вып.5

Описание

    Завод ЖБИ Тюбинг выпускает сборные железобетонные плиты анкерные ПА1-1 по серии 3.407-115 выпуск 5, применяемые для закрепления металлических и железобетонных опор ВЛ 35-500 кВ.

    Для изготовления плит анкерных ПА1-1 применяется тяжелый бетон класса В22,5.
Морозостойкость бетона устанавливается проектом.
    Отпускная прочность бетона в летнее время — 70%, в зимнее — 100%.

    Возможно изготовление плит ПА1-1 с использованием бетона с особыми требованиями.
    По требованию заказчика возможно нанесение холодной битумной мастики на все грани плиты.
    Возможно изготовление плит навесных с использованием тяжелого бетона в солях и с использованием сульфатостойкого портландцемента.

    При армировании сетки, каркасы и отдельные стержни перед установкой в опалубку объединяются в пространственный каркас с помощью контактной сварки, выполняемой клещами.
    Для армирования используется стержневая горячекатаная арматурная сталь периодического профиля класса A-III по ГОСТ 5781-61 и горячекатаная арматурная сталь класса A-I по ГОСТ 5781-61 и ГОСТ 380-71.
    Для монтажных петель применяется стержневая горячекатаная арматурная сталь класса A-I по ГОСТ 5781-61 из углеродистой спокойной стали марки ВСт3сп5 по ГОСТ 380-71 с гарантией свариваемости.

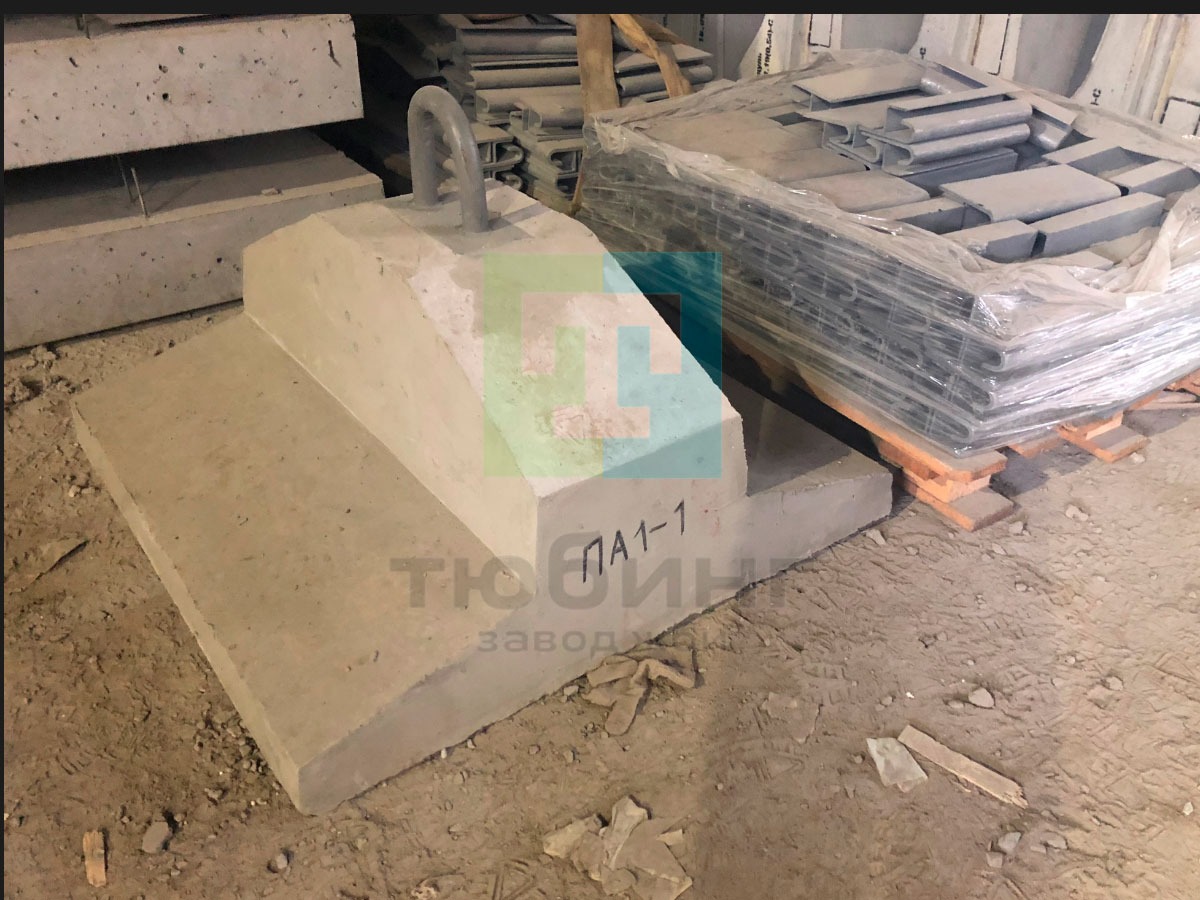

ПА1-1 — плита анкерная 1-ого типоразмера, укороченная, применяемая для закрепления в грунте металлической и железобетонной опоры на оттяжках.

    Варианты маркировки:
1.    ПА1-1
2.    ПА1 1
3.    ПА1.1
4.    ПА1/1
5.    ПА 1-1
6.    ПА 1 1
7.    ПА 1.1
8.    ПА 1/1
9.    ПА-1-1
10.  ПА-1.1
11.  ПА-1/1
12.  ПА.1-1
13.  ПА.1.1
14.  ПА/1-1
15.  ПА/1/1
16.  П А 1 1

    Цена на железобетонную анкерную плиту ПА1-1 указана с учетом НДС, без учета доставки.
    Представленные на сайте цены на ЖБИ не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

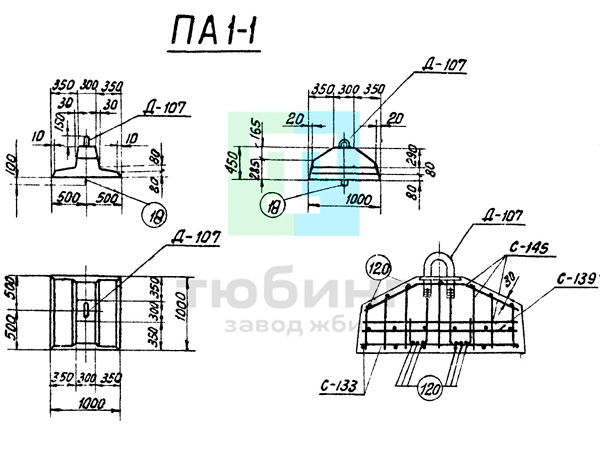

Эскиз анкерной плиты ПА1-1
