Перемычка для деформационного шва 1ПШ24-170 по серии 1.038.1-1 вып.13

Описание

    Завод ЖБИ Тюбинг выпускает сборные железобетонные перемычки для деформационных швов 1ПШ24-170 по серии 1.038.1-1, выпуск 13.
    Перемычки для деформационных швов типа ПШ служат для опирания на них многопустотных плит перекрытий в глухих стенах в местах устройства деформационных швов и не предназначены для перекрытия проемов.
Для перекрытия проема следует использовать дополнительную перемычку, располагаемую под перемычкой типа ПШ (непосредственно или через кирпичную кладку).
    Перемычки для деформационных швов рассчитаны на нагрузку собственного веса и веса кирпичной кладки над ними.

    Перемычки для деформационных швов 1ПШ24-170 изготавливаются из тяжелого бетона класса В15 на сжатие.
Марка бетона по морозостойкости назначается в зависимости от расчетных зимних температур наружного воздуха в районе строительства.
    Предел огнестойкости перемычек составляет не менее 1 часа.
    Поставка перемычек поставщику осуществляется по достижении бетоном отпускной прочности не менее 70% в летнее время года, 90% — в зимнее.

    Перемычки армируются пространственными арматурными каркасами, состоящими из гнутых сеток, каркасов и отдельных стержней,  соединенных между собой контактной точечной сваркой в местах пересечения стержней.
    Для армирования применяется горячекатаная стержневая арматурная сталь класса А-III по ГОСТ 5781-82 и обыкновенная арматурная проволока периодического профиля класса Вр-I по ГОСТ 6727-80.

    Маркировка железобетонных перемычек 1ПШ24-170 принята по буквенно-цифровой системе и обозначает: 1 – тип поперечного сечения, ПШ – перемычка для деформационного шва, 24 – длина перемычки в дм с округлением до целого числа, 170 – расчетная нагрузка на перемычку с учетом собственного веса в  кН/м.

     Варианты маркировки:
1.     1ПШ24-170
2.     1ПШ24.170
3.     1ПШ24/170
4.     1ПШ 24-170
5.     1ПШ 24.170
6.     1ПШ 24/170
7.     1ПШ 24 170
8.     1ПШ-24-170
9.     1ПШ.24-170
10.   1ПШ.24.170
11.   1 ПШ24-170
12.   1 ПШ24.170
13.   1 ПШ24/170
14.   1 ПШ 24-170
15.   1 ПШ 24.170
16.   1 ПШ 24/170
17.   1 ПШ 24 170
18.   1 ПШ-24-170
19.   1 ПШ.24.170

    Цена на железобетонную перемычку для деформационного шва 1ПШ24-170 по серии 1.038.1-1 указана с учетом НДС, без учета доставки. Стоимость перемычек может меняться в зависимости от объема и общей ситуации на строительном рынке.
    Представленные на сайте цены на перемычки для перекрытия проемов в стенах не являются публичной офертой.

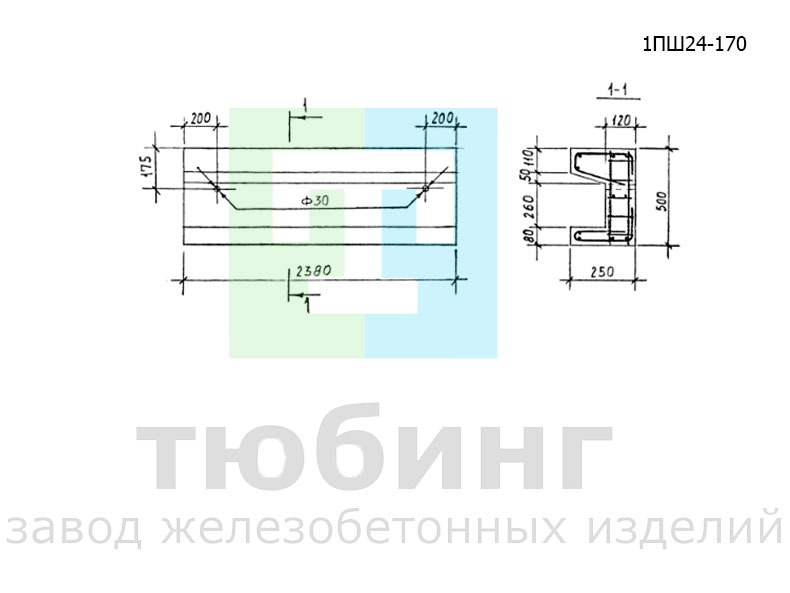

Эскиз перемычки 1ПШ24-170
