Объемный элементБО24х30-12 по серии 3.006.1-3/83, вып. 2-1

Описание

     Завод ЖБИ Тюбинг выпускает сборные железобетонные объемные элементы БО24х30-12 для строительства тоннелей из объемных элементов по серии 3.006.1-3/83 выпуск 2-1.

     Сборные железобетонные объемные элементы предназначены для сооружения линейной части тоннеля.
     Сооружение углов поворота тоннелей, уширений и камер предусмотрено с использованием конструкций, представленных в выпусках 1-1…1-5.
     Монтаж объемных элементов производится при помощи тросов, располагаемых в специальных выемках перекрытия, имеющих круговое очертание.
     Сопряжение объемных элементов предусмотрено в «четверть» по стенам и днищу и в «шпонку» — по перекрытию.

     Объемные элементы изготавливаются из тяжелого бетона класса В22,5 по прочности на сжатие.
Марка бетона по морозостойкости назначается в каждом конкретном проекте в зависимости от режима эксплуатации и климатических условий строительства.

     Возможно изготовление изделий с морозостойкостью с испытанием в хлористых солях или иными требованиями к бетонной смеси изделия.

     Возможно по требованию заказчика нанесение на поверхности изделий битумной мастики.

     Изделия армируются пространственными каркасами, состоящими из сварных сеток и плоских каркасов, объединенных в пространственные каркасы при помощи сварочных клещей или вязальной проволоки.
     При армировании изделий применяется арматура классов А-I и А-III по ГОСТ 5781-82 и класса Вр-I по ГОСТ 6727-80.

     Толщина защитного слоя бетона для рабочей арматуры – 20 мм.

БО24х30-12 — объемный элемент с внутренними размерами 2400х3000 мм и с расчетной нагрузкой 12 тс/м.

     Варианты маркировки:
1.    БО24х30-12
2.    БО 24х30-12
3.    БО 24х30 12
4.    БО24х30.12
5.    БО 24х30.12
6.    БО24х30х12
7.    БО 24х30х12
8.    БО24-30-12
9.    БО 24-30-12
10.  БО24.30.12
11.  Б024х30-12
12.  Б0 24х30-12
13.  Б0 24х30 12

    Цены на объемный элемент БО24х30-12 указана с учетом НДС, без учета доставки. Стоимость элементов тоннелей по серии 3.006.1-3/83 может меняться в зависимости от объема и общей ситуации на строительном рынке.
    Представленные на сайте цены на ЖБИ не являются публичной офертой.

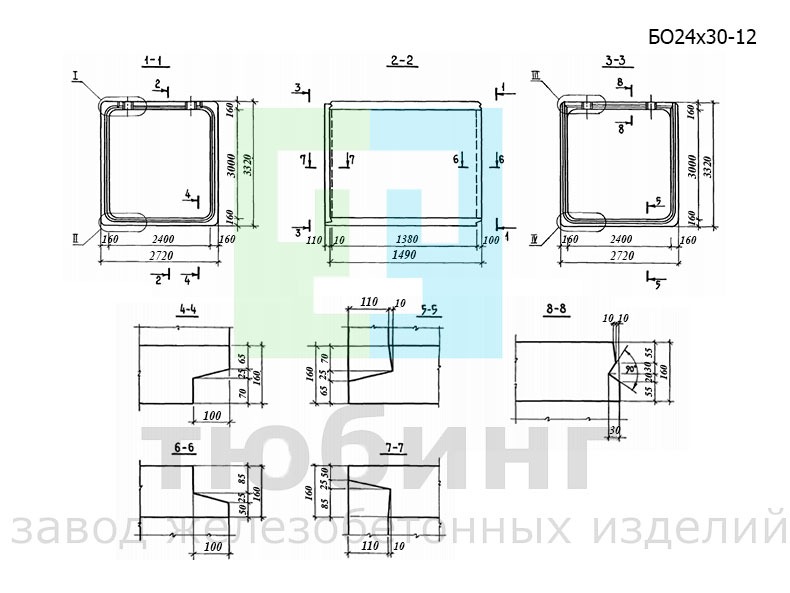

Эскиз объемного элемента БО24х30-12
