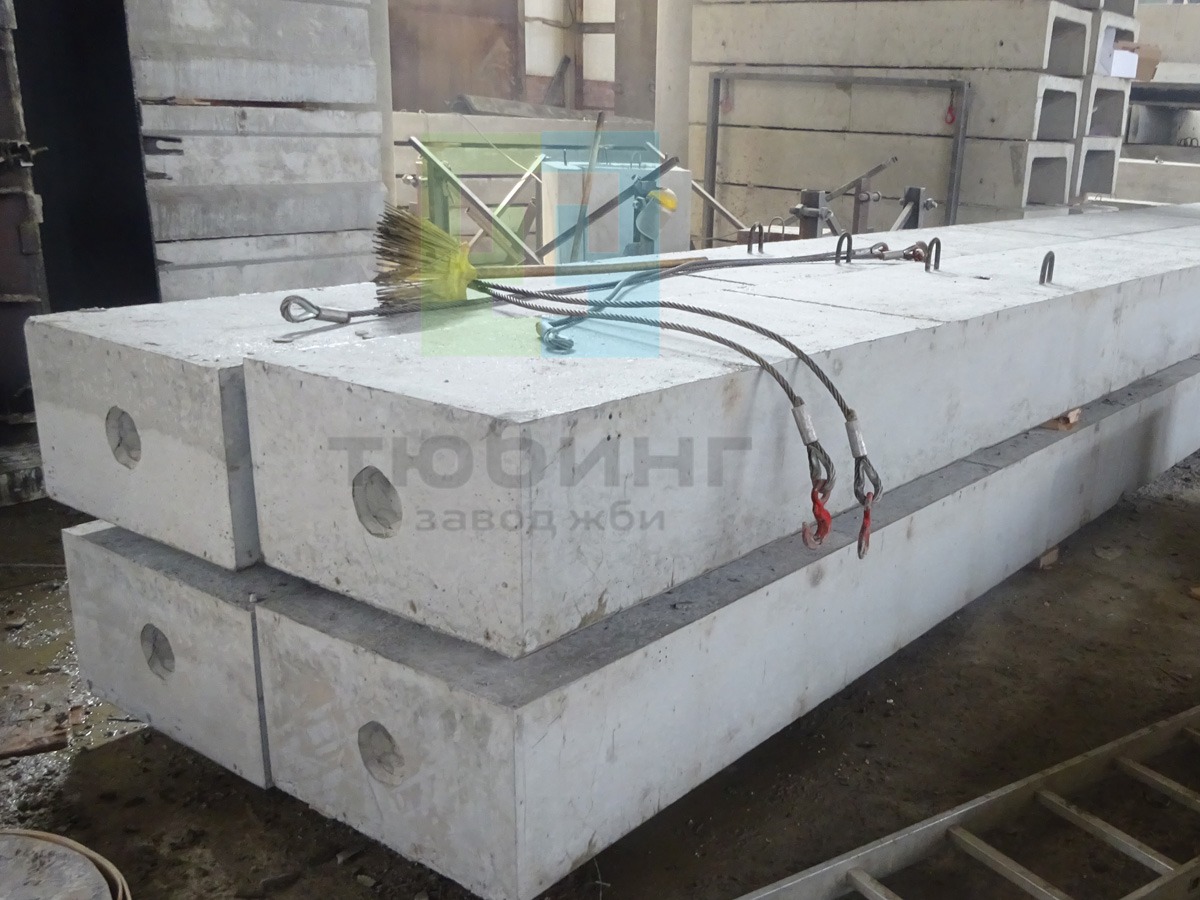

Колонна 6К108-6 по серии 1.424.1-5, вып.1/87
Технические характеристики
Описание
Колонны данной серии применяются в зданиях высотой этажа 8,4 — 14,4 м.
Колонны запроектированы ступенчатыми, прямоугольного сечения с консолями в плоскости большого размера сечения для опирания подкрановых балок.
Для колонн средних рядов в соответствующих случаях предусмотрены консоли в плоскости меньшего размера сечения для опирания железобетонных подстропильных конструкций.
Колонны 6К108-6 изготавливаются из тяжелого бетона класса В22,5.
Бетон по морозостойкости и водонепроницаемости соответствует маркам, назначенным в проекте.
Отпускная прочность бетона в летнее время — 70%, в зимнее — 100%.
Предел огнестойкости — 2,5 часа.
Колонны армируются пространственными арматурными каркасами.
При армировании используется арматура периодического профиля класса A-III по ГОСТ 5781-82, арматурная проволока периодического профиля класса Вр-I по ГОСТ 6727-80 и горячекатаная гладкая арматура класса A-I по ГОСТ 5781-82.
Для строповки колонн при извлечении из формы рекомендуется применять строповочные приспособления, при их отсутствии допускается применять строповочные петли.
Для изготовления строповочных петель применяется горячекатаная гладкая арматурная сталь класса A-I марок ВСт3сп и ВСт3пс (не ниже минус 40°С) по ГОСТ 5781-82.
Выборки стали на колонны составлены без учета расхода стали на закладные изделия и строповочные устройства. Этот расход должен быть учтен дополнительно в соответствии с указаниями проекта здания.
Маркировка, хранение, транспортирование колонн должны производиться соответствии с ГОСТ 25628-83.
Подъем колонн при монтаже следует производить из положения «на ребро».
Для выверки колонн и примыкающих конструкций используются предусмотренные в колоннах риски.
6К108-6 — колонна крайняя 6-го типоразмера для зданий с высотой этажа 10,8 м, 6-ой марки по несущей способности.
Варианты маркировки:
1. 6К108-6
2. 6К108.6
3. 6К108 6
4. 6 К108-6
5. 6 К108.6
6. 6 К108 6
7. 6К 108-6
8. 6К 108.6
9. 6К 108 6
10. 6К-108-6
11. 6К.108.6
12. 6 К 108 6
Цена на сборную железобетонную колонну 6К108-6 указана с учетом НДС, без учета доставки.
Представленные на сайте цены на ЖБИ не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.
Эскиз крайней колонны 6К108-6
