Колонна 5К84-1 по серии 1.424.1-5, вып.1/87

Описание

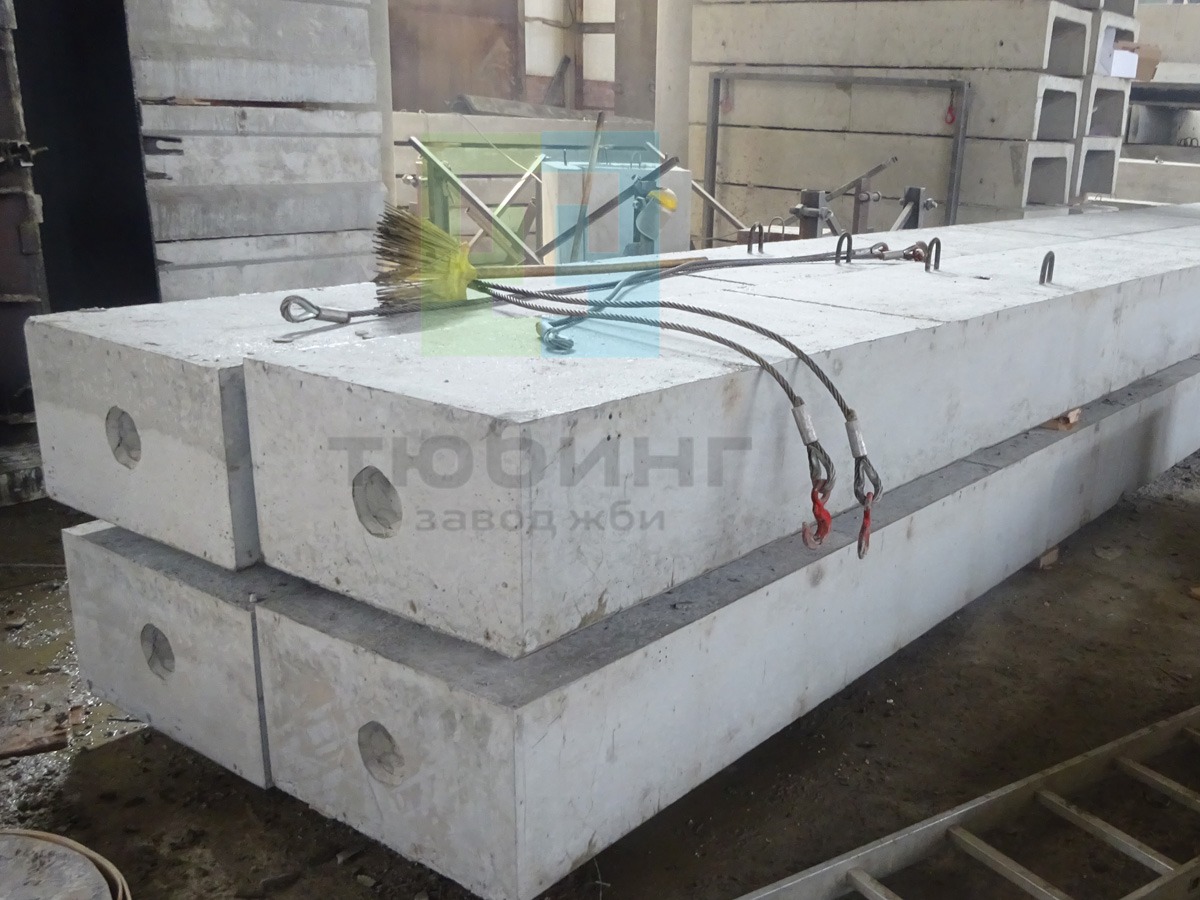

     Завод ЖБИ Тюбинг изготавливает сборные железобетонные колонны 5К84-1 прямоугольного сечения для одноэтажных производственных зданий,  оборудованных мостовыми опорными кранами грузоподъемностью до 32 тонн, по серии 1.424.1-5 выпуск 1/87.
     Колонны данной серии применяются в зданиях высотой этажа 8,4 — 14,4 м.

     Колонны запроектированы ступенчатыми, прямоугольного сечения с консолями в плоскости большого размера сечения для опирания подкрановых балок.
     Для колонн средних рядов в соответствующих случаях предусмотрены консоли в плоскости меньшего размера сечения для опирания железобетонных подстропильных конструкций.

     Колонны 5К84-1 изготавливаются из тяжелого бетона класса В15.
Бетон по морозостойкости и водонепроницаемости соответствует маркам, назначенным в проекте.
     Отпускная прочность бетона в летнее время — 70%, в зимнее — 100%.
Предел огнестойкости — 2,5 часа.

     Колонны армируются пространственными арматурными каркасами.
При армировании используется арматура периодического профиля класса A-III по ГОСТ 5781-82, арматурная проволока периодического профиля класса Вр-I по ГОСТ 6727-80 и горячекатаная гладкая арматура класса A-I по ГОСТ 5781-82.
     Для строповки колонн при извлечении из формы рекомендуется применять строповочные приспособления, при их отсутствии допускается применять строповочные петли.
     Для изготовления строповочных петель применяется горячекатаная гладкая арматурная сталь класса A-I марок ВСт3сп и ВСт3пс (не ниже минус 40°С) по ГОСТ 5781-82.
     Выборки стали на колонны составлены без учета расхода стали на закладные изделия и строповочные устройства. Этот расход должен быть учтен дополнительно в соответствии с указаниями проекта здания.

     Маркировка, хранение, транспортирование колонн должны производиться соответствии с ГОСТ 25628-83.
     Подъем колонн при монтаже следует производить из положения «на ребро».
     Для выверки колонн и примыкающих конструкций используются предусмотренные в колоннах риски.

5К84-1 — колонна средняя 5-го типоразмера для зданий с высотой этажа 8,4 м, 1-ой марки по несущей способности.

     Варианты маркировки:
1.   5К84-1
2.   5К84.1
3.   5К84 1
4.   5 К84-1
5.   5 К84.1
6.   5 К84 1
7.   5К 84-1
8.   5К 84.1
9.   5К 84 1
10. 5К-84-1
11. 5К.84.1
12. 5 К 84 1

     Цена на сборную железобетонную колонну 5К84-1 указана с учетом НДС, без учета доставки.
     Представленные на сайте цены на ЖБИ не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

Эскиз колонны 5К84-1
