Колонна 4КФ131-5 по серии 1.427.1-3 вып.3

Описание

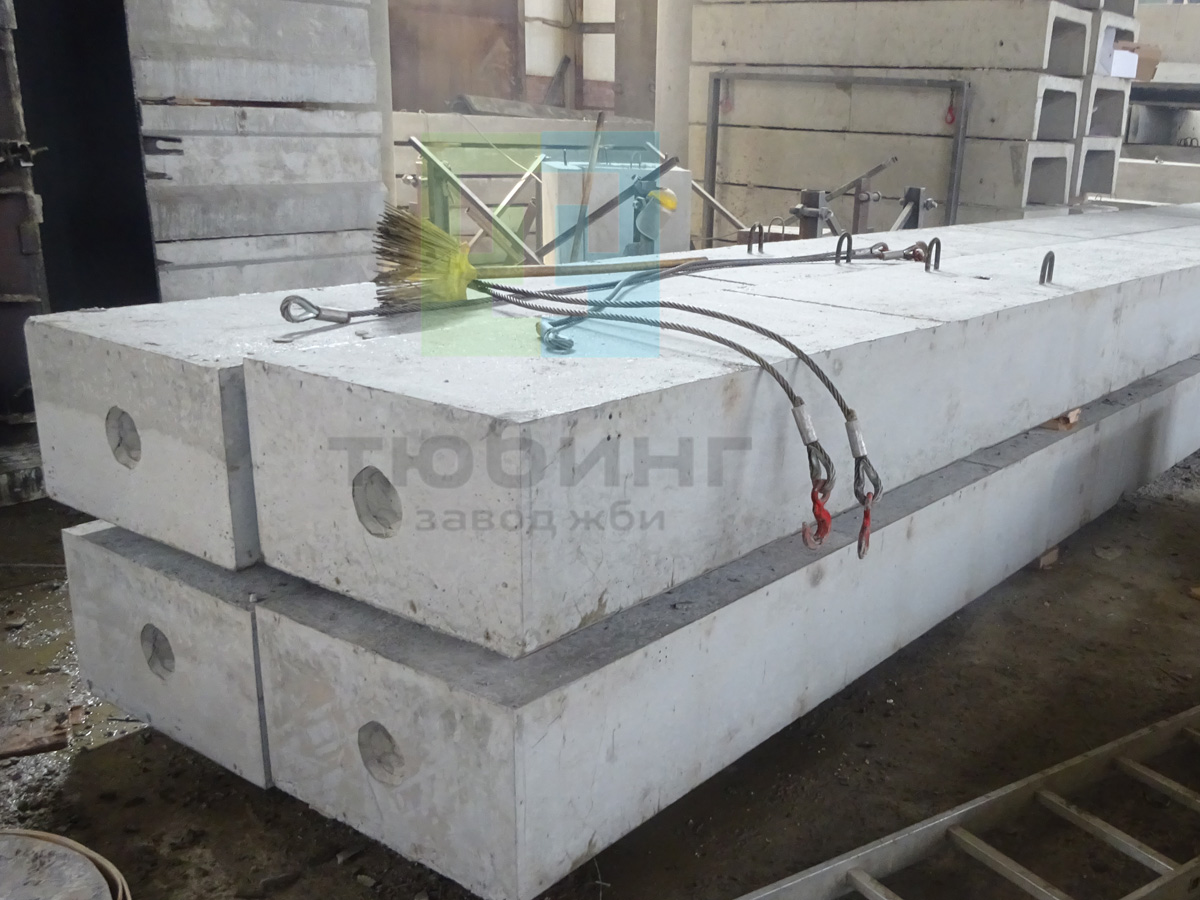

     Завод ЖБИ Тюбинг выпускает сборные железобетонные колонны 4КФ131-5 прямоугольного сечения для фахверка одноэтажных производственных зданий по серии 1.427.1-3 выпуск 3.
     Колонны данной серии применяются в зданиях высотой 3,0 ÷ 14,4 м.

     Колонны торцевого фахверка при железобетонных стропильных конструкциях приняты ступенчатыми.
     Колонны продольного фахверка в зданиях с железобетонными стропильными конструкциями приняты призматическими в зданиях с сейсмичностью до 8 баллов при отсутствии мостовых опорных кранов и в зданиях с сейсмичностью до 7 баллов при наличии мостовых опорных кранов.
Колонны продольного фахверка в зданиях с мостовыми опорными кранами с сейсмичностью 8 баллов приняты ступенчатыми.
     Колонны продольного и торцевого фахверка при стальных стропильных конструкциях приняты призматическими.

     Колонны изготавливаются из тяжелого бетона класса В15.
Марки бетона по морозостойкости и по водонепроницаемости назначаются проектом.
     Отпускная прочность бетона в летнее время — 70%, в зимнее — 90%.
     Предел огнестойкости — 2,5 часа.

     Колонны армируются пространственными каркасами. В качестве продольной арматуры колонн применяется арматура периодического профиля класса A-III по ГОСТ 5781-82.  В качестве поперечной арматуры — арматурная проволока периодического профиля класса Вр-I по ГОСТ 6727-80 и горячекатаная гладкая арматура класса A-I по ГОСТ 5781-82.
     Для изготовления строповочных петель применяется горячекатаная гладкая арматурная сталь класса A-I марок ВСт3сп и ВСт3пс (не ниже минус 40°С) по ГОСТ 5781-82.

     Транспортирование и складирование колонн, кроме колонн 400х600, допускается производить в положении «плашмя» или на «ребро». Транспортирование и складирование колонн сечением 400х600, необходимо производить только в положении «на ребро».
     Опирание колонн на инвентарные прокладки при хранении и транспортировании должно производиться в местах расположения строповочных приспособлений.

  4КФ131-5 — колонна фахверка  призматическая, сечением 400х500 мм, длиной 13,1 м, 5-ой несущей способности.

     Варианты маркировки:
1.   4КФ131-5
2.   4КФ131.5
3.   4КФ131 5
4.   4 КФ131-5
5.   4 КФ131.5
6.   4 КФ131 5
7.   4КФ 131-5
8.   4КФ 131.5
9.   4КФ 131 5
10. 4КФ-131-5
11. 4КФ.131.5
12. 4 КФ 131 5

     Цена на сборную железобетонную колонну 4КФ131-5 указана с учетом НДС, без учета доставки.
     Представленные на сайте цены на ЖБИ не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

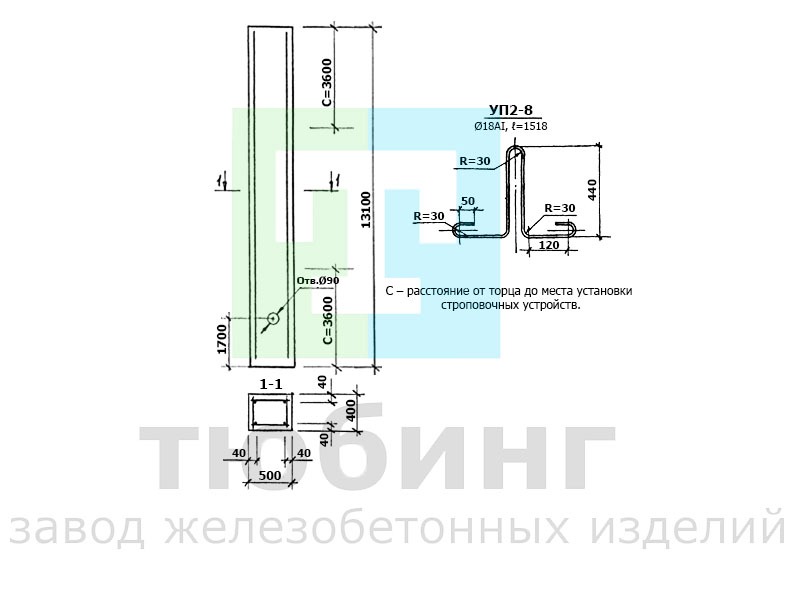

 Эскиз колонны 4КФ131-5
