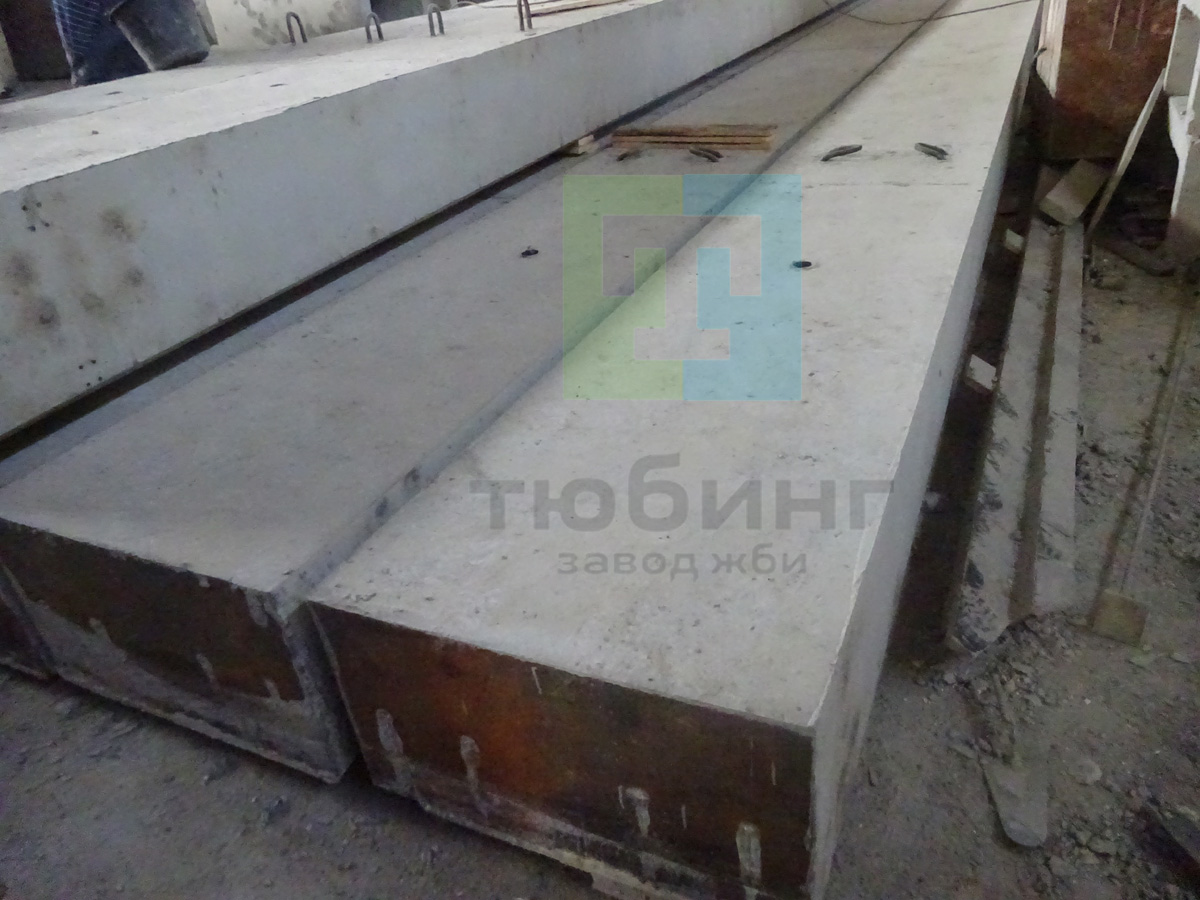

Колонна 4КФ121-3 по серии 1.427.1-3 вып.1/87

Описание

     Завод ЖБИ Тюбинг выпускает сборные железобетонные колонны 4КФ121-3 для продольного и торцевого фахверка одноэтажных производственных зданий по серии по серии 1.427.1-3 вып.1/87.
Выпуск 1/87 и заменяет выпуск 1 данной серии.
     Колонны серии 1.427.1-3 применяются в зданиях высотой 3,0 ÷ 14,4 м.

     Колонны предназначены для применения в зданиях:
возводимых в I-IV географических районах по скоростному напору ветра;
возводимых в районах с сейсмичностью до 9 баллов включительно при стальных фермах и железобетонных балках пролетом 12 м, а также возводимых в районах с сейсмичностью и до 8 баллов включительно при железобетонных стропильных конструкциях  пролетом 18 м и 24 м;
эксплуатируемых в неагрессивных средах и в условиях слабо и среднеагрессивной степени воздействия газообразных сред;
отапливаемых – без ограничения расчетной зимней температуры наружного воздуха;
неотапливаемых – при расчетной зимней температуре наружного воздуха не ниже минус 30°С.

     Колонны продольного и торцевого фахверка подразделяются на 9 типов в зависимости от формы и размеров сечения. На боковых гранях колонн в уровне верха и низа предусмотрены риски, определяющие разбивочные оси здания.

     Колонны 4КФ121-3 изготавливаются из тяжелого бетона класса В15.
Марки бетона по морозостойкости и по водонепроницаемости назначаются проектом.
     Отпускная прочность бетона в летнее время — 70%, в зимнее — 90%.
     Предел огнестойкости — 2,5 часа.

     Колонны армируются пространственными каркасами. В качестве продольной арматуры колонн применяется арматура периодического профиля класса A-III по ГОСТ 5781-82.  В качестве поперечной арматуры — арматурная проволока периодического профиля класса Вр-I по ГОСТ 6727-80 и горячекатаная гладкая арматура класса A-I по ГОСТ 5781-82.
     Для изготовления строповочных петель применяется горячекатаная гладкая арматурная сталь класса A-I марок ВСт3сп и ВСт3пс (не ниже минус 40°С) по ГОСТ 5781-82.

     Транспортирование и складирование колонн, кроме колонн 400х600, допускается производить в положении «плашмя» или на «ребро». Транспортирование и складирование колонн сечением 400х600 необходимо производить только в положении «на ребро».
     Опирание колонн на инвентарные прокладки при хранении и транспортировании должно производиться в местах расположения строповочных приспособлений.

4КФ121-3 — колонна фахверка призматическая сечением 400х500 мм, длиной 12,1 м, 3-ей несущей способности.

     Варианты маркировки:
1.   4КФ121-3
2.   4КФ121.3
3.   4КФ121 3
4.   4 КФ121-3
5.   4 КФ121.3
6.   4 КФ121 3
7.   4КФ 121-3
8.   4КФ 121.3
9.   4КФ 121 3
10. 4КФ-121-3
11. 4КФ.121.3
12. 4 КФ 121 3

     Цена на сборную железобетонную колонну 4КФ121-3 указана с учетом НДС, без учета доставки.
     Представленные на сайте цены на ЖБИ не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

 Эскиз колонны 4КФ121-3
