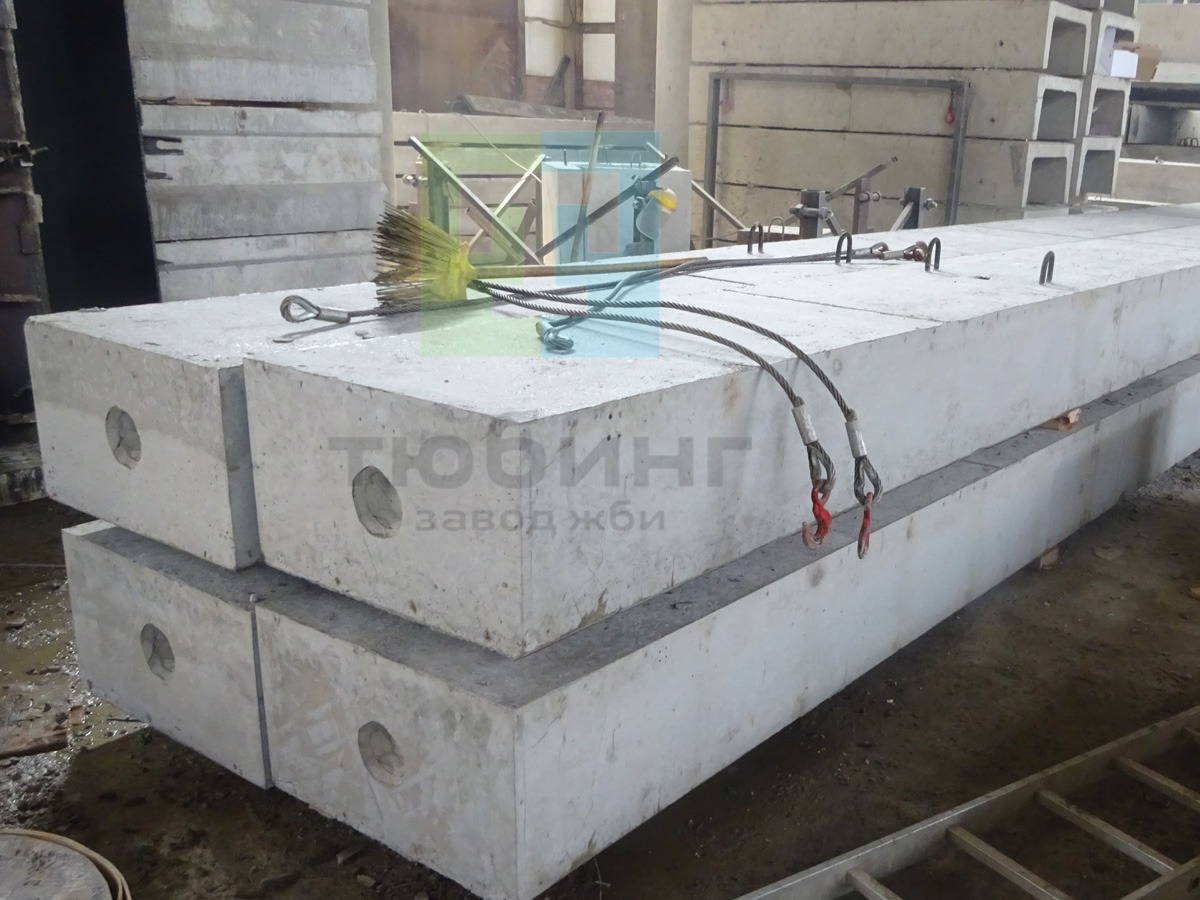

Колонна 3К108-3 по серии 1.424.1-5, вып.1/87
Технические характеристики
Описание
Колонны данной серии применяются в зданиях высотой этажа 8,4 — 14,4 м.
Колонны запроектированы ступенчатыми, прямоугольного сечения с консолями в плоскости большого размера сечения для опирания подкрановых балок.
Для колонн средних рядов в соответствующих случаях предусмотрены консоли в плоскости меньшего размера сечения для опирания железобетонных подстропильных конструкций.
Колонны 3К108-3 изготавливаются из тяжелого бетона класса В22,5.
Бетон по морозостойкости и водонепроницаемости соответствует маркам, назначенным в проекте.
Отпускная прочность бетона в летнее время — 70%, в зимнее — 100%.
Предел огнестойкости — 2,5 часа.
Колонны армируются пространственными арматурными каркасами.
При армировании используется арматура периодического профиля класса A-III по ГОСТ 5781-82, арматурная проволока периодического профиля класса Вр-I по ГОСТ 6727-80 и горячекатаная гладкая арматура класса A-I по ГОСТ 5781-82.
Для строповки колонн при извлечении из формы рекомендуется применять строповочные приспособления, при их отсутствии допускается применять строповочные петли.
Для изготовления строповочных петель применяется горячекатаная гладкая арматурная сталь класса A-I марок ВСт3сп и ВСт3пс (не ниже минус 40°С) по ГОСТ 5781-82.
Выборки стали на колонны составлены без учета расхода стали на закладные изделия и строповочные устройства. Этот расход должен быть учтен дополнительно в соответствии с указаниями проекта здания.
Маркировка, хранение, транспортирование колонн должны производиться соответствии с ГОСТ 25628-83.
Подъем колонн при монтаже следует производить из положения «на ребро».
Для выверки колонн и примыкающих конструкций используются предусмотренные в колоннах риски.
3К108-3 — колонна крайняя 3-го типоразмера для зданий с высотой этажа 10,8 м, 3-ей марки по несущей способности.
Варианты маркировки:
1. 3К108-3
2. 3К108.3
3. 3К108 3
4. 3 К108-3
5. 3 К108.3
6. 3 К108 3
7. 3К 108-3
8. 3К 108.3
9. 3К 108 3
10. 3К-108-3
11. 3К.108.3
12. 3 К 108 3
Цена на сборную железобетонную колонну 3К108-3 указана с учетом НДС, без учета доставки.
Представленные на сайте цены на ЖБИ не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.
Эскиз крайней колонны 3К108-3
