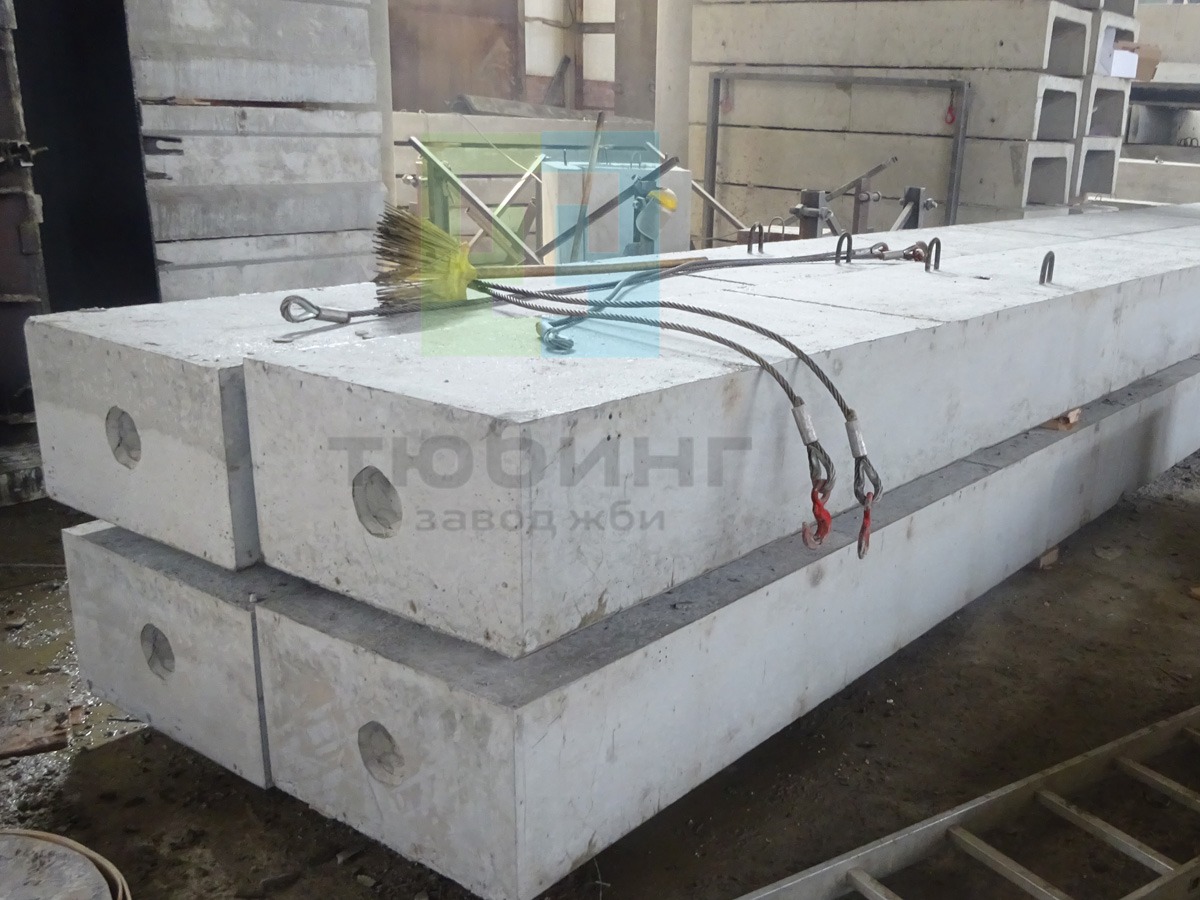

Колонна 15К108-7 по серии 1.424.1-5, вып.1/87
Технические характеристики
Описание
Колонны данной серии применяются в зданиях высотой этажа 8,4 — 14,4 м.
Колонны запроектированы ступенчатыми, прямоугольного сечения с консолями в плоскости большого размера сечения для опирания подкрановых балок.
Для колонн средних рядов в соответствующих случаях предусмотрены консоли в плоскости меньшего размера сечения для опирания железобетонных подстропильных конструкций.
Колонны 15К108-7 изготавливаются из тяжелого бетона класса В30.
Бетон по морозостойкости и водонепроницаемости соответствует маркам, назначенным в проекте.
Отпускная прочность бетона в летнее время — 70%, в зимнее — 100%.
Предел огнестойкости — 2,5 часа.
Колонны армируются пространственными арматурными каркасами.
При армировании используется арматура периодического профиля класса A-III по ГОСТ 5781-82, арматурная проволока периодического профиля класса Вр-I по ГОСТ 6727-80 и горячекатаная гладкая арматура класса A-I по ГОСТ 5781-82.
Для строповки колонн при извлечении из формы рекомендуется применять строповочные приспособления, при их отсутствии допускается применять строповочные петли.
Для изготовления строповочных петель применяется горячекатаная гладкая арматурная сталь класса A-I марок ВСт3сп и ВСт3пс (не ниже минус 40°С) по ГОСТ 5781-82.
Выборки стали на колонны составлены без учета расхода стали на закладные изделия и строповочные устройства. Этот расход должен быть учтен дополнительно в соответствии с указаниями проекта здания.
Маркировка, хранение, транспортирование колонн должны производиться соответствии с ГОСТ 25628-83.
Подъем колонн при монтаже следует производить из положения «на ребро».
Для выверки колонн и примыкающих конструкций используются предусмотренные в колоннах риски.
15К108-7 — колонна средняя 15-го типоразмера для зданий с высотой этажа 10,8 м, 7-ой марки по несущей способности.
Варианты маркировки:
1. 15К108-7
2. 15К108.7
3. 15К108 7
4. 15 К108-7
5. 15 К108.7
6. 15 К108 7
7. 15К 108-7
8. 15К 108.7
9. 15К 108 7
10. 15К-108-7
11. 15К.108.7
12. 15 К 108 7
Цена на сборную железобетонную колонну 15К108-7 указана с учетом НДС, без учета доставки.
Представленные на сайте цены на ЖБИ не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.
Эскиз средней колонны 15К108-7
В скобках приведены параметры укороченных на 100 мм колонн, предназначенных
для опирания на них железобетонных подстропильных конструкций с высотой на опоре 700 мм.
