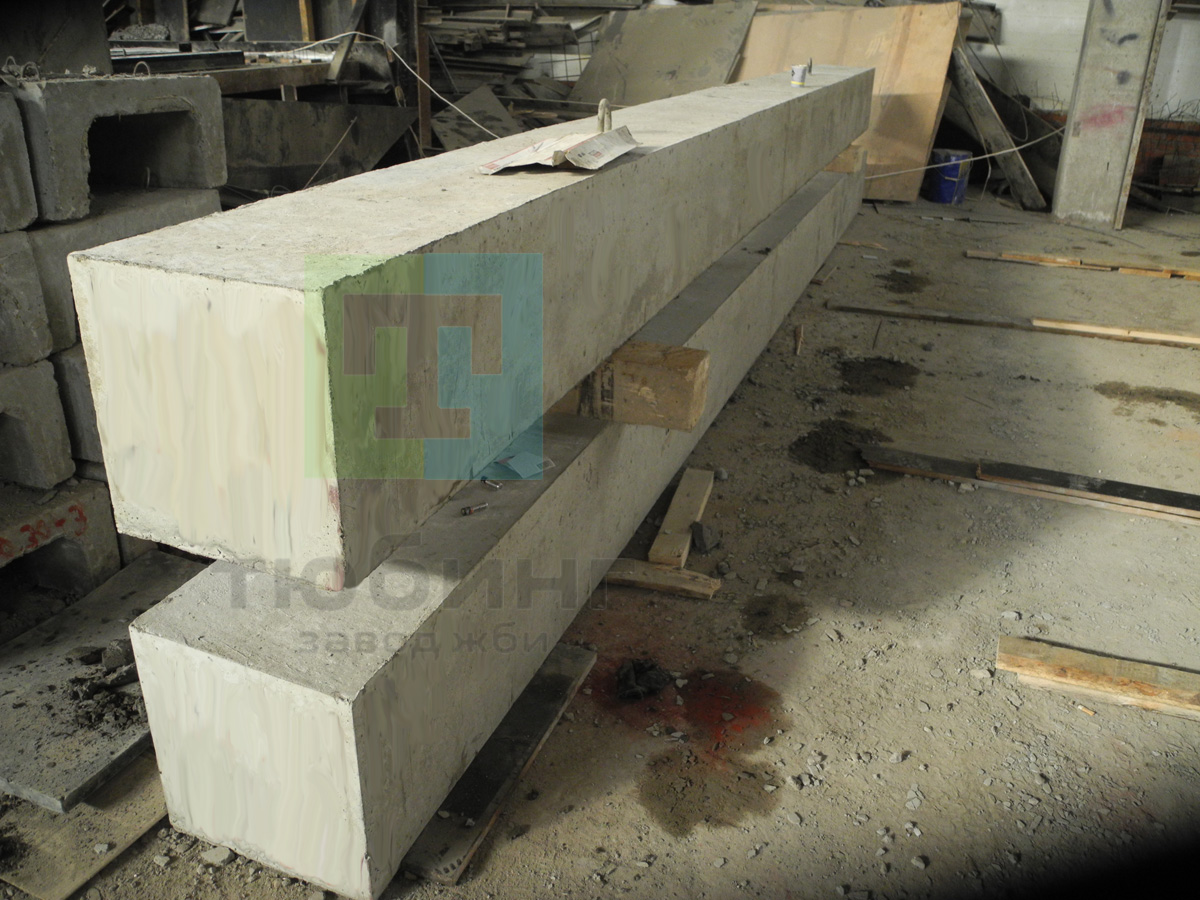

Колонна 1КФ97-4 по серии 1.427.1-3 вып.1/87
Технические характеристики
Описание
Завод ЖБИ Тюбинг выпускает сборные железобетонные колонны 1КФ97-4 для продольного и торцевого фахверка одноэтажных производственных зданий по серии по серии 1.427.1-3 вып.1/87.
Выпуск 1/87 и заменяет выпуск 1 данной серии.
Колонны серии 1.427.1-3 применяются в зданиях высотой 3,0 ÷ 14,4 м.
Колонны предназначены для применения в зданиях:
возводимых в I-IV географических районах по скоростному напору ветра;
возводимых в районах с сейсмичностью до 9 баллов включительно при стальных фермах и железобетонных балках пролетом 12 м, а также возводимых в районах с сейсмичностью и до 8 баллов включительно при железобетонных стропильных конструкциях пролетом 18 м и 24 м;
эксплуатируемых в неагрессивных средах и в условиях слабо и среднеагрессивной степени воздействия газообразных сред;
отапливаемых – без ограничения расчетной зимней температуры наружного воздуха;
неотапливаемых – при расчетной зимней температуре наружного воздуха не ниже минус 30°С.
Колонны продольного и торцевого фахверка подразделяются на 9 типов в зависимости от формы и размеров сечения. На боковых гранях колонн в уровне верха и низа предусмотрены риски, определяющие разбивочные оси здания.
Колонны 1КФ97-4 изготавливаются из тяжелого бетона класса В15.
Марки бетона по морозостойкости и по водонепроницаемости назначаются проектом.
Отпускная прочность бетона в летнее время — 70%, в зимнее — 90%.
Предел огнестойкости — 2,5 часа.
Колонны армируются пространственными каркасами. В качестве продольной арматуры колонн применяется арматура периодического профиля класса A-III по ГОСТ 5781-82. В качестве поперечной арматуры — арматурная проволока периодического профиля класса Вр-I по ГОСТ 6727-80 и горячекатаная гладкая арматура класса A-I по ГОСТ 5781-82.
Для изготовления строповочных петель применяется горячекатаная гладкая арматурная сталь класса A-I марок ВСт3сп и ВСт3пс (не ниже минус 40°С) по ГОСТ 5781-82.
Транспортирование и складирование колонн, кроме колонн 400х600, допускается производить в положении «плашмя» или на «ребро». Транспортирование и складирование колонн сечением 400х600 необходимо производить только в положении «на ребро».
Опирание колонн на инвентарные прокладки при хранении и транспортировании должно производиться в местах расположения строповочных приспособлений.
1КФ97-4 — колонна фахверка призматическая сечением 300х300 мм, длиной 9,7 м, 4-ой несущей способности.
Варианты маркировки:
1. 1КФ97-4
2. 1КФ97.4
3. 1КФ97 4
4. 1 КФ97-4
5. 1 КФ97.4
6. 1 КФ97 4
7. 1КФ 97-4
8. 1КФ 97.4
9. 1КФ 97 4
10. 1КФ-97-4
11. 1КФ.97.4
12. 1 КФ 97 4
Цена на сборную железобетонную колонну 1КФ97-4 указана с учетом НДС, без учета доставки.
Представленные на сайте цены на ЖБИ не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.
Эскиз колонны 1КФ97-4
