Колонна средняя 6КДП180-4.5 по серии 1.424.1-10, вып.1

Описание

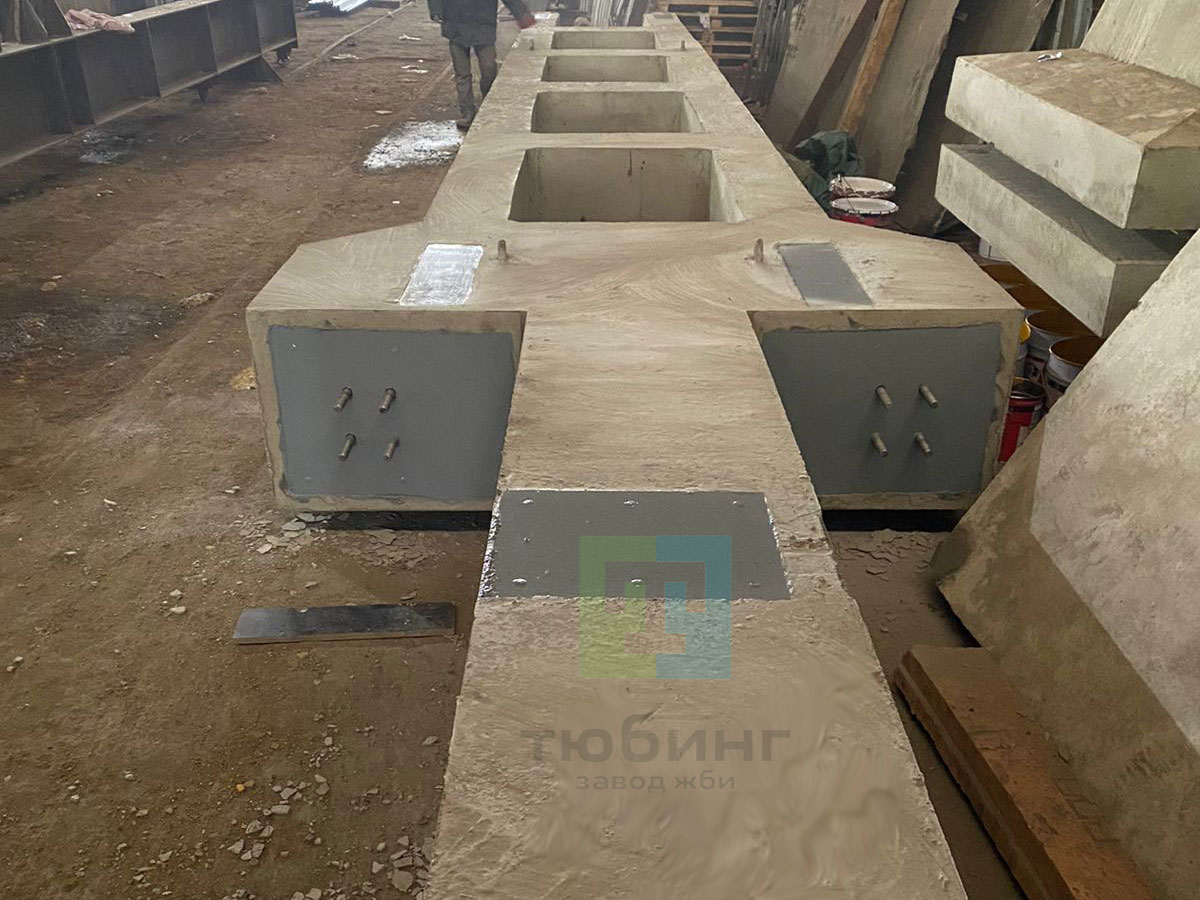

     Завод ЖБИ Тюбинг изготавливает сборные железобетонные двухветвевые колонны 6КДП180-4.5 с проходами в уровне крановых путей для одноэтажных производственных зданий высотой 18,0 м, с мостовыми опорными кранами грузоподъемностью до 50 тонн по серии 1.424.1-10 выпуск 1.
     Колонны предназначаются для применения в одноэтажных производственных зданиях:
— оборудованных мостовыми опорными электрическими кранами среднего и тяжелого режимов работы в тех случаях, когда по условиям эксплуатации требуется устройство проходов в уровне подкрановых балок;
— отапливаемых — без ограничения расчетной зимней температуры наружного воздуха;
— неотапливаемых — при расчетной зимней температуре не ниже минус 40°С;
— расположенных в I-IV ветровых и снеговых районах;
— на площадках строительства с расчетной сейсмичностью до 6 баллов включительно;
— с неагрессивной, слабо и среднеагрессивной степенью воздействия газовой среды.

     Колонны изготавливаются из тяжелого бетона класса В40.
Марки бетона по морозостойкости и по водонепроницаемости нормируются в проекте здания.
     Марки бетона по водонепроницаемости и соответствующие им классы бетона по прочности на сжатие следует принимать: при слабоагрессивной степени воздействия газообразной среды – W4 (не менее В22,5), при средне агрессивной — W6 (не менее В30).
    Величина нормируемой отпускной прочности бетона на сжатие должна составлять 70% от его проектного класса в теплый период года и 90% — в холодный период года.

     Колонны армируются пространственными арматурными каркасами из арматурной стали класса A-I и A-III по ГОСТ 5781-82.
     Для строповки колонн при выемке из опалубочной формы и транспортировании рекомендуется применять инвентарные строповочные приспособления.
     При отсутствии инвентарных строповочных приспособлений допускается применять строповочные петли, изготавливаемые из горячекатаной гладкой арматуры класса A-I по ГОСТ 5781-82.

     Во всех колоннах должны быть предусмотрены закладные изделия для крепления стропильных конструкций и подкрановых балок.
     Могут быть предусмотрены дополнительные закладные изделия для крепления коммуникаций, устройства молниезащиты и т.п.
     Для выверки колонн и примыкающих к ним конструкций на боковых поверхностях колонн предусмотрены риски координационных осей в уровнях верха фундамента и верха колонны.
     Для возможности безвыверочного монтажа в нижнем торце колонн предусмотрены конические выемки в соответствии с узлом I.
     Складирование и транспортирование колонн могут производиться в положении «на ребро» либо «плашмя».

6КДП180-4.5— колонна двухветвевая с проходом 6-го типоразмера (средняя) для зданий с высотой этажа 18,0 м, армированная каркасом № 4, изготавливаемая из бетона класса В40.

Варианты маркировки:
1.   6КДП180-4.5
2.   6 КДП180-4.5
3.   6КДП180.4.5
4.   6 КДП180.4.5
5.   6КДП180-4-5
6.   6 КДП180-4-5
7.   6КДП 180-4.5
8.   6КДП 180.4.5
9.   6КДП 180-4-5
10. 6 КДП 180 4 5

     Цена на железобетонную колонну 6КДП180-4.5 по серии 1.424.1-10 указана с учетом НДС, без учета доставки.
     Представленные на сайте цены на ЖБИ не являются публичной офертой и могут меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.


Эскиз средней колонны 6КДП180-4.5
