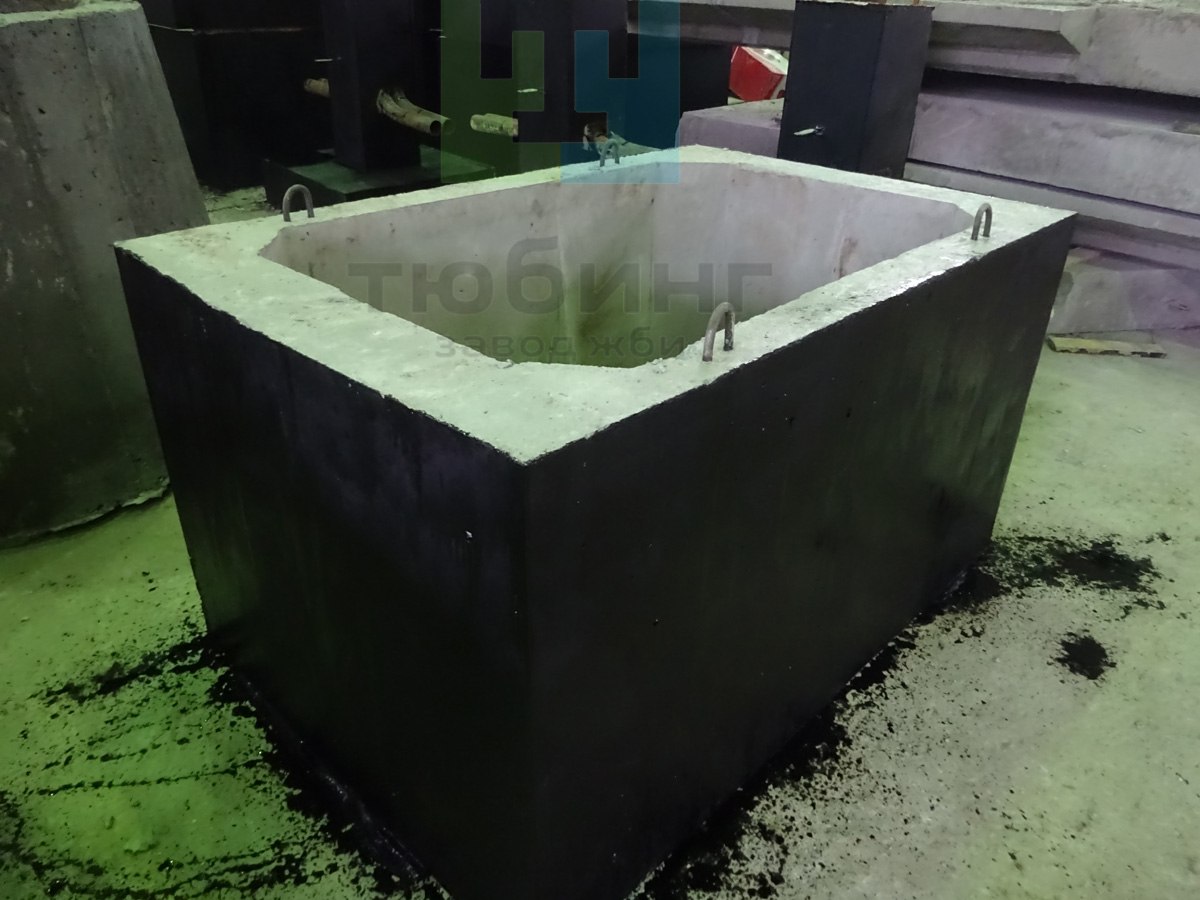

Звено средней части ЗП1.100 по серии 3.501.1-177.93. Вып. 1-1

Описание

     Завод ЖБИ Тюбинг выпускает сборные железобетонные прямоугольные звенья средней части ЗП1.100, применяемые под насыпями автомобильных и железных дорог в умеренных и суровых климатических условиях в районах с расчетной сейсмичностью до 9 баллов по серии 3.501.1-177.93, вып.1-1.
     Прямоугольные звенья средней части предназначены для применения в строгом соответствии с расчетными высотами насыпей под железные и автомобильные дороги на постоянных и периодически действующих водотоках при отсутствии наледей, граница распространения которых следует, примерно, январской изотерме минус 13ºС.
     Конструкция звеньев одинакова для труб как под автомобильную, так и под железную дороги.

     Звенья средней части ЗП1.100 изготавливаются из тяжелого конструкционного бетона со средней плотностью не менее 2200 кг/м.куб. по ГОСТ 26633-91 класса В30 по прочности на сжатие, морозостойкостью F300.
     Отпускная прочность в летнее время — 70%, в зимнее время — 100%.

     В качестве рабочей арматуры железобетонных изделий используется арматура периодического профиля из горячекатаной низколегированной стали класса A-III марки 25Г2С по ГОСТ 5781-82. Конструктивная — арматура из горячекатаной углеродистой стали класса  A-I марки Ст3сп по ГОСТ 5781-82.
    Армирование звеньев предусмотрено плоскими каркасами. Соединение стержней в арматурных каркасах производится с помощью контактной точечной электросварки или вязальной проволоки.

     Возможно по требованию заказчика нанесение холодной битумной гидроизоляционной мастики на поверхность звеньев ЗП1.100.

     Варианты маркировки:
1.  ЗП1.100
2.  ЗП1-100
3.  ЗП1 100
4.  ЗП1/100
5.  ЗП 1.100
6.  ЗП 1-100
7.  ЗП 1/100
8.  ЗП 1 100
9.  ЗП.1.100
10. ЗП-1-100
11. ЗП/1/100
12. 3П1.100
13. 3П 1.100
14. 3П1-100
15. 3П 1-100
16. 3П1 100
17. 3П 1 100

    Цена на железобетонное звено средней части ЗП1.100 указана с учетом НДС, без учета доставки. Стоимость звеньев ЗП1.100 может меняться в зависимости от объема и общей ситуации на строительном рынке. Представленные на сайте цены на ЖБИ не являются публичной офертой.

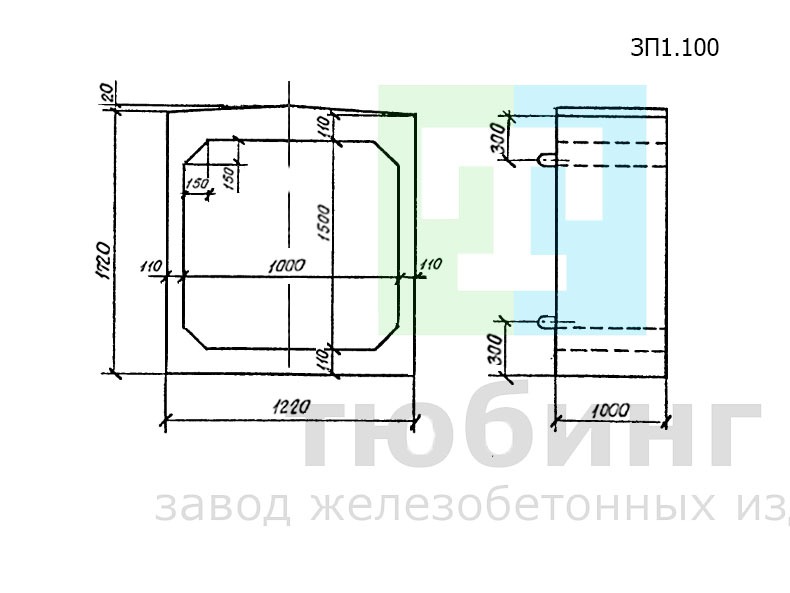

Эскиз звена средней части ЗП1.100
