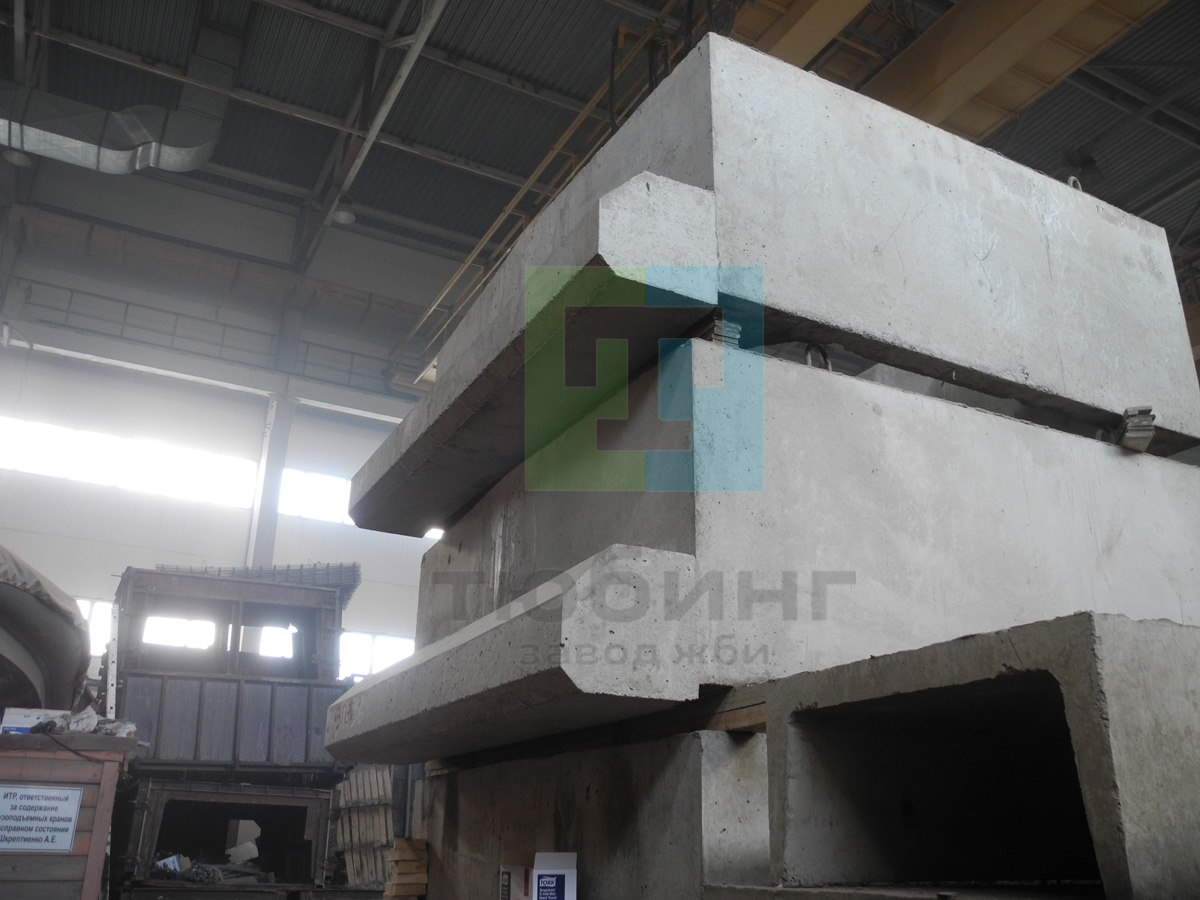

Звено прямоугольное ЗП125ПВ по шифру 2119РЧ Вып. 1-1

Описание

    Завод ЖБИ Тюбинг выпускает звенья прямоугольные повышенные ЗП125ПВ по шифру 2119РЧ, выпуск 1-1, предназначенные для применения под насыпями железных и автомобильных дорог в умеренных и суровых климатических условиях  в районах с расчетной сейсмичностью до 9 баллов. Конструкция звеньев одинакова как  для труб под железную, так и под автомобильную дороги.
    Степень агрессивности среды: слабоагрессивная. Инженерно-геологические условия: скальные грунты, талые грунты средней плотности.

    Звенья прямоугольные ЗП125ПВ изготавливаются из тяжелого конструкционного бетона со средней плотностью 2200 кг/м³ по ГОСТ 26633-91 класса по прочности на сжатие В30.  Марка бетона по морозостойкости назначается проектом в зависимости от климатических условий района эксплуатации.

    В качестве рабочей принята арматура периодического профиля по ГОСТ 5781-82 из горячекатаной низколегированной стали класса A-III марки 25Г2С.  В качестве конструктивной принята арматура по ГОСТ 5781-82 из горячекатаной углеродистой стали класса A-I марки Ст3сп по ГОСТ 380-94. Допускается применение арматуры из стали марки Ст3пс по ГОСТ 380-94.

    Звенья армируются плоскими каркасами. Соединение стержней плоского каркаса производится с помощью контактной точечной электросварки, применение электродуговой сварки не допускается.  Возможно применение вязаных каркасов, при этом поперечные стержни плоских каркасов заменяются на стержни с полукруглыми крюками. Сборка плоских каркасов в пространственный производится с помощью вязальной проволоки.

     Минимальная прочность бетона блоков труб ко времени выдачи конструкций на склад не менее 70%. Отпускная прочность бетона — 100%.

ЗП125ПВ — звено прямоугольное повышенное входное отверстием 1,25 м.

     Варианты маркировки:
1.     ЗП125ПВ
2.     ЗП125 ПВ
3.     ЗП125-ПВ
4.     ЗП125.ПВ
5.     ЗП125/ПВ
6.     ЗП 125ПВ
7.     ЗП 125 ПВ
8.     ЗП 125-ПВ
9.     ЗП 125.ПВ
10.   ЗП 125/ПВ
11.   ЗП-125ПВ
12.   ЗП-125-ПВ
13.   ЗП.125ПВ
14.   ЗП.125 ПВ
15.   ЗП.125.ПВ
16.   ЗП/125/ПВ
17.   3П125ПВ
18.   3П 125ПВ
19.   3П125-ПВ
20.   3П 125-ПВ
21.   3П125.ПВ
22.   3П 125.ПВ

    Цена на звено прямоугольное ЗП125ПВ указана с учетом НДС, без учета доставки. Представленная на сайте цена на звено ЗП125ПВ по шифру 2119РЧ не является публичной офертой и может меняться в зависимости от количества заказываемых изделий и общей ситуации на строительном рынке.

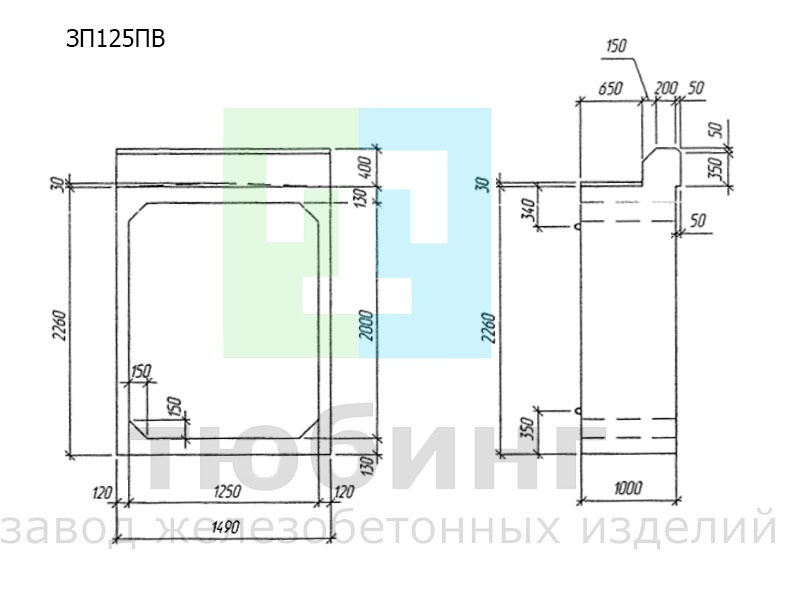

Эскиз звена прямоугольного повышенного входного ЗП125ПВ
