Блок №19 по серии 3.501-96

Name: Блок №19 по серии 3.501-96
SKU: 01-023-019

Артикул: 01-023-019

Дорожное строительство Лестничные сходы на мостах под железную дорогу по серии 3.501-96.

Технические характеристики

Артикул 01-023-019

Производитель Тюбинг

Полное наименование Стойка с оголовком

Марка изделия Блок №19

Нормативный документ 3.501-96

Длина 1200 мм

Ширина 700 мм

Высота 7050 мм

Масса 2,10 т.

Прочность на сжатие B22,5

Морозостойкость F200

Водонепроницаемость W4

Объем 0,84 м³

Расход стали 115 кг

Описание

Завод ЖБИ Тюбинг выпускает сборные железобетонные блоки №19 (стойки с оголовками) по серии 3.501-96, применяемые при строительстве переходных мостиков на мостах под железную дорогу нормальной колеи.

Переходные мостики предусматриваются для служебного сообщения между смежными насыпями на подходах к мостам и между опорами смежных мостов длиной более 300 м.
Конструкция переходных мостиков между насыпями предусматривает перекрытие пролета между бровками насыпей одним или несколькими железобетонными пролетными строениями длиной от 5,3 м до 19,3 м.
Промежуточные опоры переходных мостиков состоят из башмака и железобетонной стойки сечением 30х30 см с монолитным железобетонным ригелем.
Блок № 19 состоит из стойки длиной 6,8 м и оголовка.

Стойки с оголовками (блоки № 19) изготавливаются из бетона класса B22,5.
Изделия могут быть изготовлены с использованием бетона с морозостойкостью в хлористых солях.

Отпускная прочность в летнее время — 70%, в зимнее время — 100%.

Цена на железобетонный блок №19 указана с учетом НДС, без учета доставки. Стоимость изделий может меняться в зависимости от общей ситуации на строительном рынке и объема заказываемой продукции.
Представленные на сайте цены на ЖБИ не являются публичной офертой.

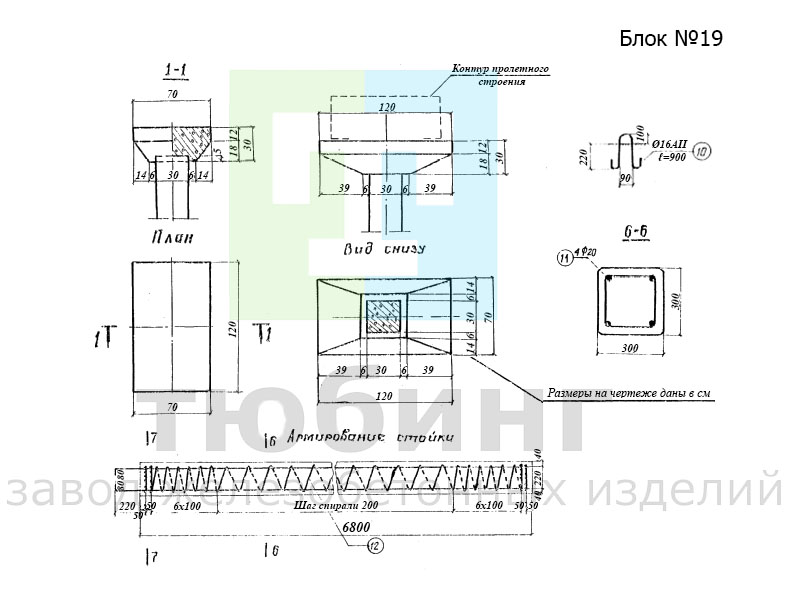

Эскиз блока №19

Стойка с оголовком. Блок №19 по серии 3.501-96
