Блок шкафной стенки БШ40.10-ТAIII по серии 3.503.1-100, вып.3

Описание

     Завод ЖБИ Тюбинг выпускает железобетонные блоки шкафных стенок БШ40.10-ТAIII по серии 3.503.1-100 выпуск 3, предназначенные для использования в конструкциях крайних и промежуточных опор под ребристые пролетные строения длиной до З3 метров в автодорожных мостах.
     Область применения — районы с расчетной температурой наружного воздуха не ниже минус 60° и сейсмичностью до 6 баллов.

     Блоки шкафных стенок запроектированы толщиной 30 см для пролетных строений ℓ=33 м и толщиной 20 см — для остальных пролетных строений.
     Блоки шкафных стенок в верхней части имеют арматурные выпуски для выполнения подбетонки и добетонировки, а в нижней части два закладных изделия для устройства сварных стыков с блоками ригеля.

     Железобетонные изделия изготавливаются из конструкционного тяжелого бетона со средней плотностью не менее 2400кг/м³ соответствующего требованиям ГОСТ 26633-85.
     Для изготовления блоков шкафных стенок применяется бетон по прочности на сжатие в соответствии со средней температурой наружного воздуха наиболее холодной пятидневки: В25 (от минус 40°С и выше ) и В30 (ниже минус 40°С).
     Марка бетона по морозостойкости принимается в соответствии со средней температурой наружного воздуха наиболее холодного месяца: F200 (не ниже минус 20°С) и F300 (ниже минус 20°С).
     Марка бетона по водонепроницаемости — W6.
     Возможно изготовление блоков с использованием бетонов с морозостойкостью в солях.

     Отпускная прочность в летнее время — 70%, в зимнее время — 100%.

     Блоки шкафных стенок армируются плоскими сетками и пространственным каркасом.
     Для армирования железобетонных изделий используется горячекатаная круглая сталь по ГОСТ 5781-82.
В качестве рабочей арматуры может использоваться арматура периодического профиля А-III или А-II.
Поперечная и продольная конструктивная арматура — гладкого профиля, класса A-I.
     Для монтажных петель рекомендуется использовать арматурную сталь A-I по ГОСТ 5781-81 марки СтЗсп.

БШ40.10-ТAIII — блок шкафной стенки длиной 399 см, высотой 100 см, Т=1…5 — номер температурной зоны, применяемая арматурная сталь класса А-III.

    Варианты маркировки:
1.   БШ40.10-ТAIII
2.   БШ40-10-ТAIII
3.   БШ40.10 ТAIII
4.   БШ 40.10-ТAIII
5.   БШ 40.10 ТAIII
6.   БШ40.10.ТAIII
7.   БШ40-10-ТAIII
8.   БШ40 10 ТAIII
9.   БШ 40 10 ТAIII

     Цена на железобетонный блок шкафной стенки БШ40.10-ТAIII указана с учетом НДС, без учета доставки. Стоимость блоков может меняться в зависимости от объема и общей ситуации на строительном рынке.
     Представленные на сайте цены на ЖБИ не являются публичной офертой.

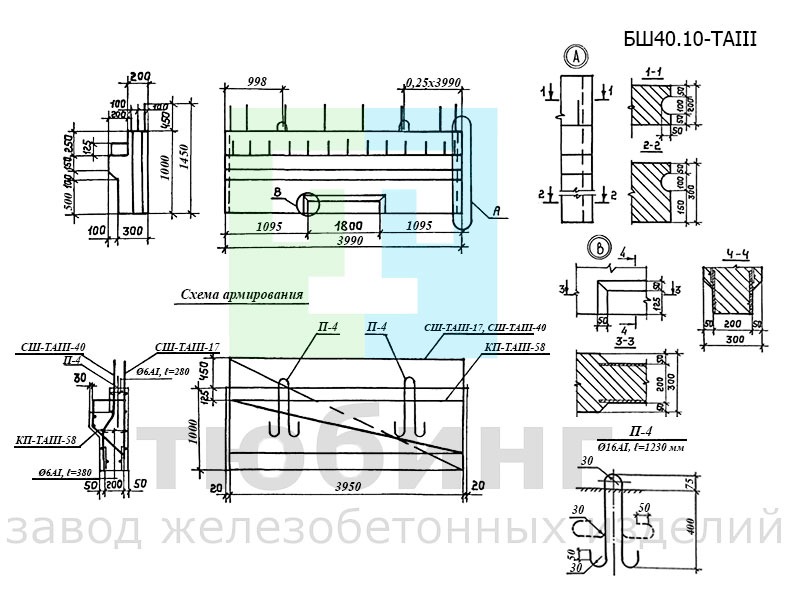

Эскиз блока шкафной стенки БШ40.10-ТAIII
