Блок шкафной стенки БШ37.18-ТAII по серии 3.503.1-100, вып.3

Описание

     Завод ЖБИ Тюбинг выпускает железобетонные блоки шкафных стенок БШ37.18-ТAII по серии 3.503.1-100 выпуск 3, предназначенные для использования в конструкциях крайних и промежуточных опор под ребристые пролетные строения длиной до З3 метров в автодорожных мостах.
     Область применения — районы с расчетной температурой наружного воздуха не ниже минус 60° и сейсмичностью до 6 баллов.

     Блоки шкафных стенок запроектированы толщиной 30 см для пролетных строений ℓ=33 м и толщиной 20 см — для остальных пролетных строений.
     Блоки шкафных стенок в верхней части имеют арматурные выпуски для выполнения подбетонки и добетонировки, а в нижней части два закладных изделия для устройства сварных стыков с блоками ригеля.

     Железобетонные изделия изготавливаются из конструкционного тяжелого бетона со средней плотностью не менее 2400кг/м³ соответствующего требованиям ГОСТ 26633-85.
     Для изготовления блоков шкафных стенок применяется бетон по прочности на сжатие в соответствии со средней температурой наружного воздуха наиболее холодной пятидневки: В25 (от минус 40°С и выше ) и В30 (ниже минус 40°С).
     Марка бетона по морозостойкости принимается в соответствии со средней температурой наружного воздуха наиболее холодного месяца: F200 (не ниже минус 20°С) и F300 (ниже минус 20°С).
     Марка бетона по водонепроницаемости — W6.
     Возможно изготовление блоков с использованием бетонов с морозостойкостью в солях.

     Отпускная прочность в летнее время — 70%, в зимнее время — 100%.

     Блоки шкафных стенок армируются плоскими сетками и пространственным каркасом.
     Для армирования железобетонных изделий используется горячекатаная круглая сталь по ГОСТ 5781-82.
В качестве рабочей арматуры может использоваться арматура периодического профиля А-III или А-II.
Поперечная и продольная конструктивная арматура — гладкого профиля, класса A-I.
     Для монтажных петель рекомендуется использовать арматурную сталь A-I по ГОСТ 5781-81 марки СтЗсп.

БШ37.18-ТAII — блок шкафной стенки длиной 373 см, высотой 180 см, Т=1…5 — номер температурной зоны, применяемая арматурная сталь класса А-II.

    Варианты маркировки:
1.   БШ37.18-ТAII
2.   БШ37-18-ТAII
3.   БШ37.18 ТAII
4.   БШ 37.18-ТAII
5.   БШ 37.18 ТAII
6.   БШ37.18.ТAII
7.   БШ37-18-ТAII
8.   БШ37 18 ТAII
9.   БШ 37 18 ТAII

     Цена на железобетонный блок шкафной стенки БШ37.18-ТAII указана с учетом НДС, без учета доставки. Стоимость блоков может меняться в зависимости от объема и общей ситуации на строительном рынке.
     Представленные на сайте цены на ЖБИ не являются публичной офертой.

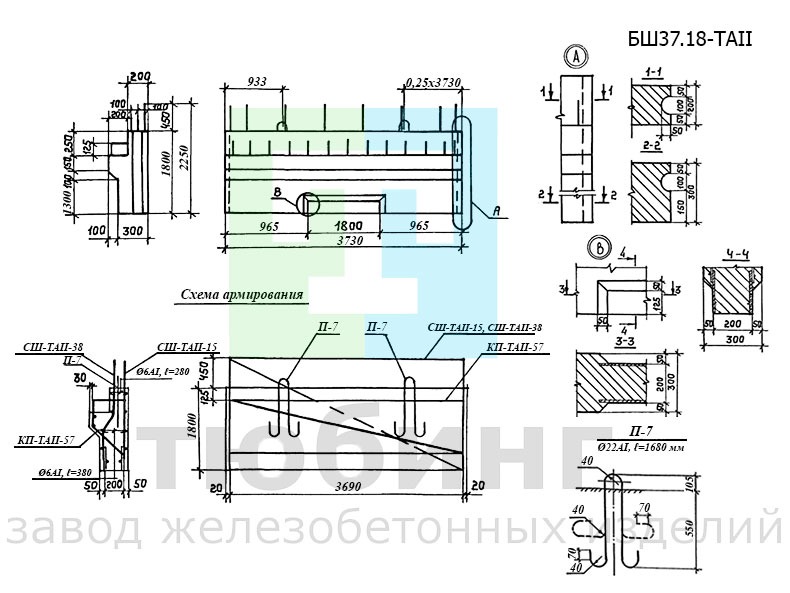

Эскиз блока шкафной стенки БШ37.18-ТAII
