Блок шкафной стенки БШ27-3-1 по серии 3.503.1-79 вып.2

Описание

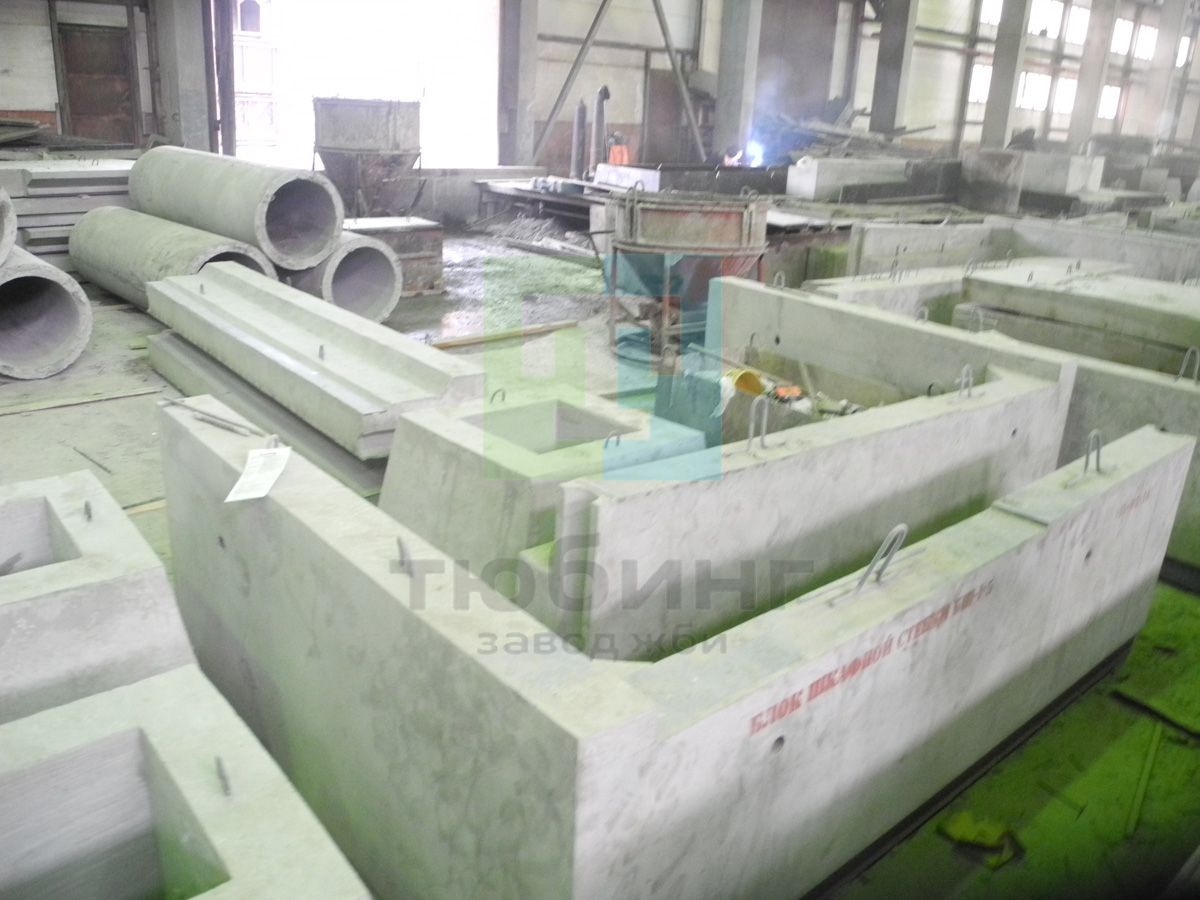

    Завод ЖБИ Тюбинг выпускает сборные железобетонные угловые блоки шкафных стенок угловые БШ27-3-1 по серии 3.503.1-79 выпуск 2, предназначенные для использования в конструкциях крайних и промежуточных свайных опор под ребристые и плитные пролетные строения длиной до 24 метров в автодорожных мостах. Расчетная температура наружного воздуха не ниже минус 40°С, сейсмичность до 6 баллов.
    Блоки шкафных стенок запроектированы толщиной 20 см. Поперечное сечение блоков прямоугольное, переменной высоты, т.к. по верхней плоскости блоков предусмотрен уклон 2%. Крайние блоки шкафных стенок – угловые и включают открылок с длиной выступающей части 2,3 м.
    Материал блоков шкафных стенок БШ27-3-1 – конструкционный тяжелый бетон по ГОСТ 26633-91 класса В25 по прочности на сжатие. Марка по водонепроницаемости –  W6, по морозостойкости – F300. Для армирования изделий используется горячекатанная круглая сталь по ГОСТ 5781-82. В пространственных каркасах и арматурных сетках блоков шкафных и боковых стенок используется арматура периодического профиля класса А-II. Для монтажных петель рекомендуется использовать арматурная сталь класса Ас-II и допускается использование арматурной стали класса А-I.
    Марка блока шкафной стенки состоит из четырех групп:
1 группа – БШ — начальные буквы ’’блок шкафной’’;
2 группа – цифры, указывающие длину блока в дециметрах;
3 группа – цифры 1,2,3,4,5, относящиеся к блокам, сопрягающимися с пролетными строениями высотой соответственно 90, 105, 120, 60 и 75 см;
4 группа – цифры 1, 2, относящиеся соответственно к крайним угловым блокам с длиной верхней ступеньки 1,2 или 1,3 м и их зеркальным отражениям; цифры 3, 4, относящиеся соответственно к крайним угловым блокам с длиной верхней ступеньки 1,95 или 2,05 м и их зеркальным отражениям; цифры 5, 6, 7, относящиеся к средним блокам соответственно с двухсторонним уклоном 2% по верхней плоскости, с односторонним уклоном 2%, стыкующимся с крайними блоками, и с односторонним уклоном 2%, стыкующимся со средними блоками.

   Варианты маркировки:
1.   БШ27-3-1
2.   БШ27 3 1
3.   БШ27.3.1
4.   БШ27/3/1
5.   БШ 27-3-1
6.   БШ 27 3 1
7.   БШ 27.3.1
8.   БШ 27/3/1
9.   БШ-27-3-1
10.   БШ 27 3 1
11.   БШ.27.3.1
12.   БШ/27/3/1
13.   БШ.27-3-1
14.   БШ/27-3-1

    Цена на железобетонный угловой блок шкафной стенки угловой БШ27-3-1 автомобильных мостов указана с учетом НДС, без учета доставки. Стоимость железобетонного блока шкафной стенки БШ27-3-1 может меняться в зависимости от объема и общей ситуации на строительном рынке. Представленная на сайте цена на блок шкафной стенки БШ27-3-1 не является публичной офертой.

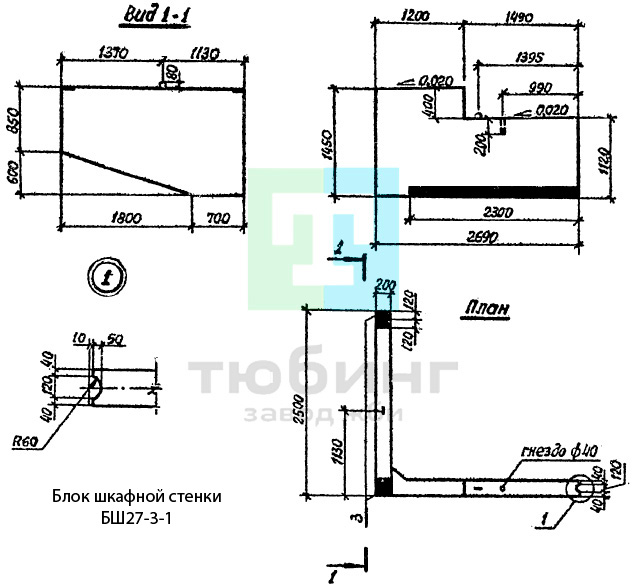

Эскиз блока шкафной стенки БШ27-3-1 по серии 3.503.1-79 вып.2
