Блок ригеля 4РП53-5,6ТAIII по серии 3.503.1-100, вып.3

Описание

     Завод ЖБИ Тюбинг выпускает железобетонные блоки ригелей 4РП53-5,6ТAIII по серии 3.503.1-100 выпуск 3, предназначенные для использования в конструкциях промежуточных опор под ребристые пролетные строения ℓ=33 м в автодорожных мостах.
     Область применения — районы с расчетной температурой наружного воздуха не ниже минус 60° и сейсмичностью до 6 баллов.

     Блоки ригелей запроектированы с трапецеидальным поперечным сечением, верхняя поверхность блока выполнена с уклоном, обеспечивающим сброс воды.
     Размеры сечений ригелей: 140×75 см для крайних опор, для промежуточных опор — 165х80 см (для пролетов ℓ=33 м), 155×70 см — для остальных пролетных строений.
     Все блоки ригелей имеют пирамидальные отверстия.

     Железобетонные изделия изготавливаются из конструкционного тяжелого бетона со средней плотностью не менее 2400кг/м³ соответствующего требованиям ГОСТ 26633-85.
     Класс бетона по прочности на сжатие принят в соответствии со средней температурой наружного воздуха наиболее холодной пятидневки: В27,5 (от минус 40°С и выше ) и В30 (ниже минус 40°С).
     Марка бетона по морозостойкости принимается в соответствии со средней температурой наружного воздуха наиболее холодного месяца: F200 (не ниже минус 20°С) и F300 (ниже минус 20°С).
     Марка бетона по водонепроницаемости — W6.
     Возможно изготовление опор с использованием бетонов с морозостойкостью в солях.

     Отпускная прочность в летнее время — 70%, в зимнее время — 100%.

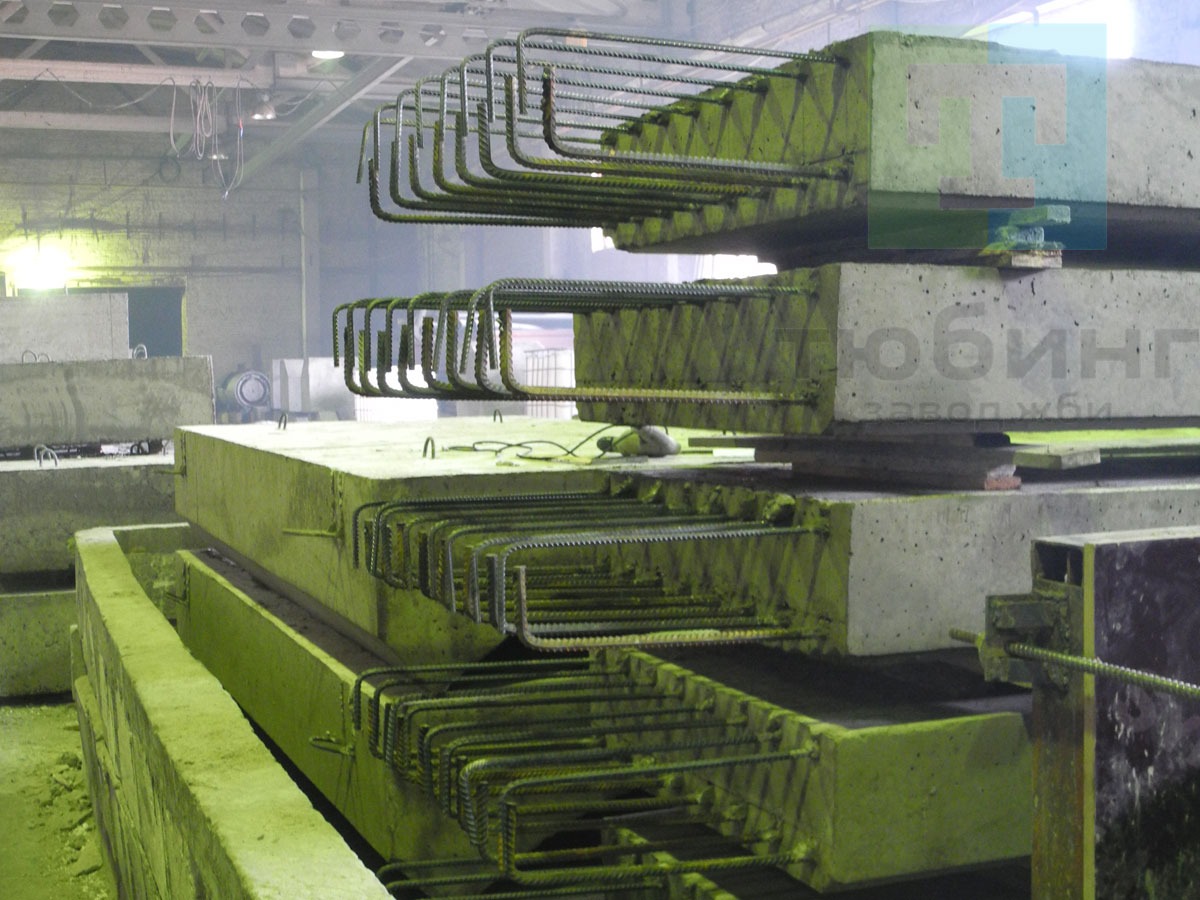

    Армирование блоков ригелей осуществляется плоскими каркасами, в состав которых входят прямые и отогнутые стержни, хомуты и фиксаторы. После установки и зацепления пространственных каркасов в опалубочные формы вставляются и фиксируются монтажные петли, анкерные стержни и закладные изделия.
     Для армирования железобетонных изделий используется горячекатаная круглая сталь по ГОСТ 5781-82.
В качестве рабочей арматуры может использоваться арматура периодического профиля А-III или А-II.
Поперечная и продольная конструктивная арматура — гладкого профиля, класса A-I.
     Для монтажных петель рекомендуется использовать арматурную сталь A-I по ГОСТ 5781-81 марки СтЗсп.

4РП53-5,6ТAIII — блок ригеля промежуточной четырёхстоечной опоры длиной 525 см, n=1…6 —  тип и длина пролетного строения, под которое запроектирован ригель по 3,503.I-100.0-1, Т=1…5 — номер температурной зоны, применяемая арматурная сталь класса А-III.

    Варианты маркировки:
1.   4РП53-5,6ТAIII
2.   4РП 53-5,6ТAIII
3.   4РП53 5,6ТAIII
4.   4РП 53 5,6ТAIII
5.   4 РП 53 5,6 ТAIII
6.   4РП53-5,6-ТAIII
7.   4РП53-5,6 ТAIII
8.   4РП 53-5,6 ТAIII
9.   4РП 53-5,6-ТAIII
10. 4РП 53 5,6 ТAIII

     Цена на  железобетонный блок ригеля 4РП53-5,6ТAIII указана с учетом НДС, без учета доставки. Стоимость ригелей может меняться в зависимости от объема и общей ситуации на строительном рынке.
     Представленные на сайте цены на ЖБИ не являются публичной офертой.

Эскиз блока ригеля 4РП53-5,6ТAIII
